TC1044SCPA Купить - Microchip Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

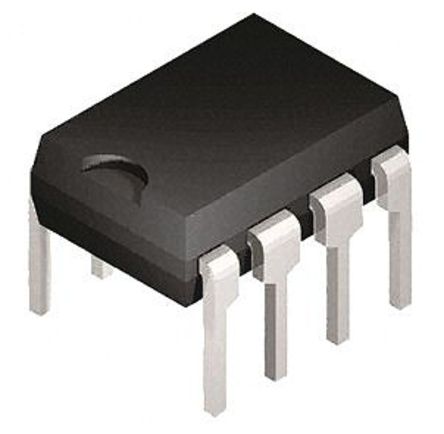

TC1044SCPA

Microchip

DC-DC Adjustable Charge Pump Voltage Converter, 1.5V to 12V in, -12V to -1.5V/20mA out, DIP-8

Наличие: 5,226 шт.

Адрес доставки: Москва

Цена: ₽ 89.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC12231344

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC1044SCPA характеристики

Атрибут	Значение атрибута
Номенклатура	TC1044SCPA
Производитель	Microchip
ЧипСити Номер продукта	CC12231344
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Частота	45.0 kHz
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	1.50V (min)
Выходное Напряжение	-12.0 V (min)
Выходной Ток	20 mA
Ток Питания	0.16 mA
Количество Стежков	8 Position
Рассеяние Мощности	730 mW
Потребляемая Мощность	80 mW
Выходная Мощность	730 mW
Частота Переключения	10kHz, 45kHz
Максимальное входное напряжение	12 V
Входное напряжение (мин)	1.5 V
Выходной ток (Макс)	20 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	730 mW
Входное напряжение	1.5V ~ 12V
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.06 mm
Вес	0.014880098682 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
HTS кодекс	8542390001
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC1044SCPA описание продукта

The TC1044SCPA is a DC-to-DC charge-pump Voltage Converter converts a 1.5 to 12V input to a corresponding -1.5 to -12V output using only two low cost capacitors, eliminating inductors and its associated size and EMI. Added features include an extended supply range to 12V and a frequency boost pin for higher operating frequency, allowing the use of smaller external capacitors. It is pin-compatible upgrade to the Industry standard TC7660 charge-pump voltage converter. The on-board oscillator operates at a nominal frequency of 10kHz. Frequency is increased to 45kHz when pin 1 is connected to V+. Operation below 10kHz (for lower supply current applications) is possible by connecting an external capacitor from OSC to ground.
Easy to use - Only two external capacitors required
No external diode required for high voltage operation
RS-232 Negative power supply
Converts 5V logic supply to ±5V system
99.9% Efficient voltage conversion
98% Excellent power efficiency
80µA at VIN = 5V Low power consumption
Up to 10kV improved ESD protection
No external diode required for high voltage operation
Frequency boost raises FOSC to 45kHz
Do not exceed maximum supply voltages. Do not short circuit the output to V+ supply for voltages above 5.5V for extended periods, however, transient conditions including start-up are okay.
