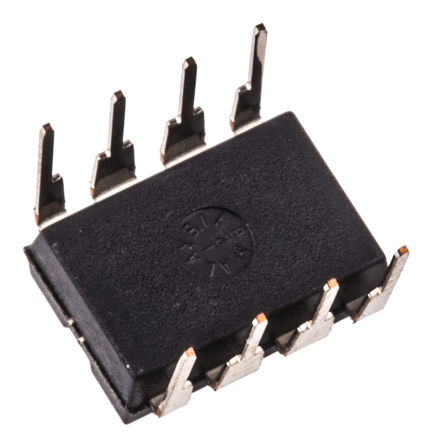

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3843AN

Driver; PWM controller; 1A; 1W; Channels:1; 8.4÷30V; 500kHz; DIP8

Наличие: 104 шт.

Адрес доставки: Москва

Цена: ₽ 81.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC504404

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3843AN характеристики

Атрибут	Значение атрибута
Номенклатура	UC3843AN
Производитель	TI
ЧипСити Номер продукта	CC504404
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	500 kHz
Напряжение Питания (DC)	12.0V (min)
Рабочее Напряжение	8.4V ~ 30V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	25.0V ~ 5.0V
Выходное Напряжение	15 V
Выходной Ток	1 A
Ток Питания	11.0 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Входной Ток	11.0 mA
Рассеяние Мощности	1.00 W
Ток Покоя	11.0 mA
Количество Регулируемых Выходов	1 Output
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Buck, Boost, Flyback, Forward
Рабочий цикл	100 %
Максимальный рабочий цикл	100 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	30 V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Входное напряжение	25 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3843AN описание продукта

The UC3843AN is a Current Mode PWM Controller optimized for off-line and DC to DC converters. Providing the necessary features to control current mode switched mode power supplies, this controller has the following improved features. Start up current is guaranteed to be less than 0.5mA. Oscillator discharge is trimmed to 8.3mA. During under-voltage lockout, the output stage can sink at least 10mA at less than 1.2V for VCC over 5V.
Optimized for off-line and DC to DC converters
Low start up current (<0.5mA)
Trimmed oscillator discharge current
Automatic feed forward compensation
Pulse-by-pulse current limiting
Enhanced load response characteristics
Under-voltage lockout with hysteresis
Double pulse suppression
High current totem pole output
Internally trimmed bandgap reference
Low RO error amp
Green product and no Sb/Br

Показывать

UC3843AN Даташит PDF

31 страницы, 4182 КБ

12/18/2015
