UC3710T Купить - TI Драйвер FET

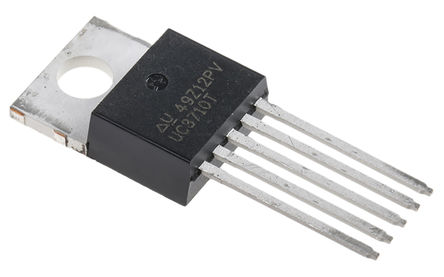

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3710T

MOSFET DRVR 6A 1Out High Speed Inv/Non-Inv 5Pin(5+Tab) TO-220

Наличие: 6,732 шт.

Адрес доставки: Москва

Цена: ₽ 653.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8368761

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3710T характеристики

Атрибут	Значение атрибута
Номенклатура	UC3710T
Производитель	TI
ЧипСити Номер продукта	CC8368761
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	TO-220-5
Напряжение Питания (DC)	18.0V (max)
Время Нарастания/Спада	85 ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	250 mA
Ток Питания	35 mA
Количество Стежков	5 Position
Рассеяние Мощности	3 W
Время Нарастания	70 ns
Выходной ток (Макс)	6 A
Время падения	80 ns
Время падения (Макс)	80 ns
Время падения (Макс)	70 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	3000 mW
Напряжение питания	4.7V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.7 V
Длина	10.16 mm
Ширина	4.58 mm
Высота	8.51 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3710T описание продукта

DESCRIPTION
The UC1710 family of FET drivers is made with a high-speed Schottky process to interface between low-level control functions and very high-power switching devices-particularly power MOSFET’s. These devices accept low-current digital inputs to activate a high-current, totem pole output which can source or sink a minimum of 6A.
FEATURES
•Totem Pole Output with 6A Source/Sink Drive
•3ns Delay
•20ns Rise and Fall Time into 2.2nF
•8ns Rise and Fall Time into 30nF
•4.7V to 18V Operation
•Inverting and Non-Inverting Outputs
•Under-Voltage Lockout with Hysteresis
•Thermal Shutdown Protection
•MINIDIP and Power Packages
