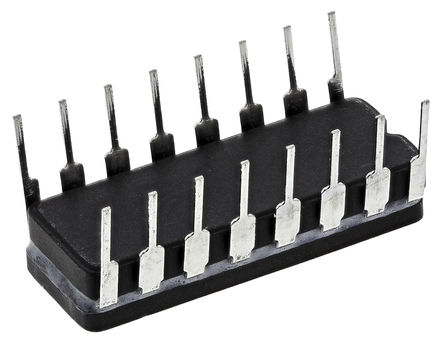

UC1525AJ

Voltage Mode PWM Controller 400mA 400kHz 16Pin CDIP Tube

Наличие: 3,251 шт.

Адрес доставки: Москва

Цена: ₽ 2,545.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23482596

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC1525AJ характеристики

Атрибут	Значение атрибута
Номенклатура	UC1525AJ
Производитель	TI
ЧипСити Номер продукта	CC23482596
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP
Частота	500 kHz
Рабочее Напряжение	8V ~ 35V
Номинальная Мощность	1 W
Выходное Напряжение	5.15 V
Выходной Ток	500 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1000 mW
Количество Регулируемых Выходов	2 Output
Время Нарастания	100 ns
Частота Переключения	400 kHz
Топология	Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	49 %
Максимальный рабочий цикл	49 %
Время падения	50 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	4.5.35 VDC
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	8 V
Входное напряжение	35 V
Длина	21.34 mm
Ширина	7.62 mm
Высота	3.56 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

UC1525AJ описание продукта

DESCRIPTION
The UC1525A/1527A series of pulse width modulator integrated circuits are designed to offer improved performance and lowered external parts count when used in designing all types of switching power supplies. The on-chip +5.1-V reference is trimmed to 1% and the input common-mode range of the error amplifier includes the reference voltage, eliminating external resistors. A sync input to the oscillator allows multiple units to be slaved or a single unit to be synchronized to an external system clock. A single resistor between the CT and the discharge terminals provides a wide range of dead-time adjustment. These devices also feature built-in soft-start circuitry with only an external timing capacitor required. A shutdown terminal controls both the soft-start circuitry and the output stages, providing instantaneous turn off through the PWM latch with pulsed shutdown, as well as soft-start recycle with longer shutdown commands.
1FEATURES
• 8-V to 35-V Operation
• 5.1-V Reference Trimmed to 1%
• 100-Hz to 500-kHz Oscillator Range
• Separate Oscillator Sync Terminal
• Adjustable Deadtime Control
• Internal Soft-Start
• Pulse-by-Pulse Shutdown
• Input Undervoltage Lockout With Hysteresis
• Latching PWM to Prevent Multiple Pulses
• Dual Source/Sink Output Drivers

Показывать

UC1525AJ Даташит PDF

17 страницы, 739 КБ

10/27/2016

просматривать

UC1525AJ Даташит PDF

17 страницы, 743 КБ

02/20/2015

просматривать

UC1525AJ Даташит PDF

17 страницы, 746 КБ

09/26/2013

просматривать

UC1525AJ Даташит PDF

23 страницы, 966 КБ

07/30/2017

просматривать

UC1525AJ Даташит PDF

17 страницы, 740 КБ

12/18/2015

просматривать

UC1525AJ Даташит PDF

9 страницы, 454 КБ

04/02/2012

просматривать

UC1525AJ Даташит PDF

17 страницы, 742 КБ

07/12/2015

просматривать

UC1525AJ Даташит PDF

9 страницы, 556 КБ

просматривать
