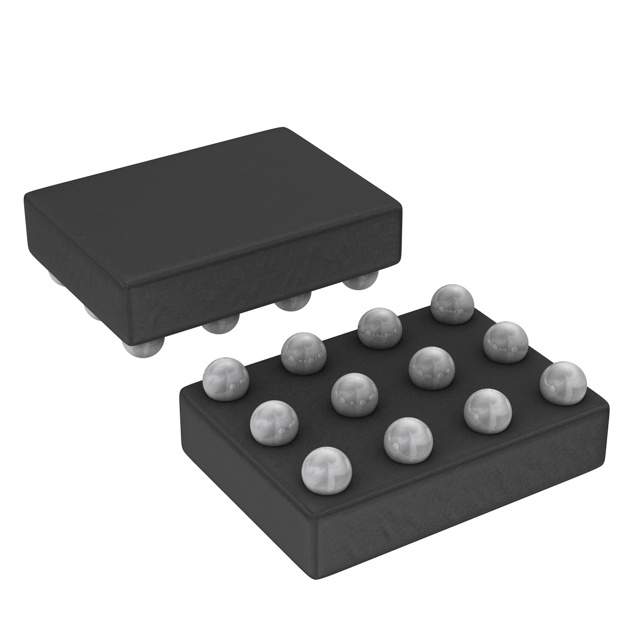

TXB0104YZTR

4Bit Bidirectional Voltage-Level Shifter with Auto Direction Sensing and +/-15kV ESD Protect 12-DSBGA -40℃ to 85℃

Наличие: 1,531 шт.

Адрес доставки:

Цена: ₽ 52.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1558400

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TXB0104YZTR характеристики

Атрибут	Значение атрибута
Номенклатура	TXB0104YZTR
Производитель	TI
ЧипСити Номер продукта	CC1558400
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	DSBGA-12
Напряжение Питания (DC)	1.20V ~ 5.50V
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	12 Position
Количество Битов	4 Bit
Скорость Передачи Данных	100 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.2 V
Высота	0.48 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TXB0104YZTR описание продукта

The TXB0104YZTR is a 4-bit bidirectional Voltage-level Shifter with auto direction sensing and ±15kV ESD protect. The non-inverting translator uses two separate configurable power-supply rails. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.2 to 3.6V. This allows for universal low-voltage bidirectional translation between any of the 1.2/1.5/1.8/2.5/3.3/5V voltage nodes. VCCA should not exceed VCCB. When the output-enable (OE) input is low, all outputs are placed in the high-impedance state. To ensure the high-impedance state during power up or power down, OE should be tied to GND through a pull-down resistor and the minimum value of the resistor is determined by the current-sourcing capability of the driver. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
VCC Isolation - If either VCC input is at GND, all outputs are in the high-impedance state
OE Input circuit referenced to VCCA
IOFF Supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
