TSV991AIYLT Купить - ST Microelectronics Операционный усилитель

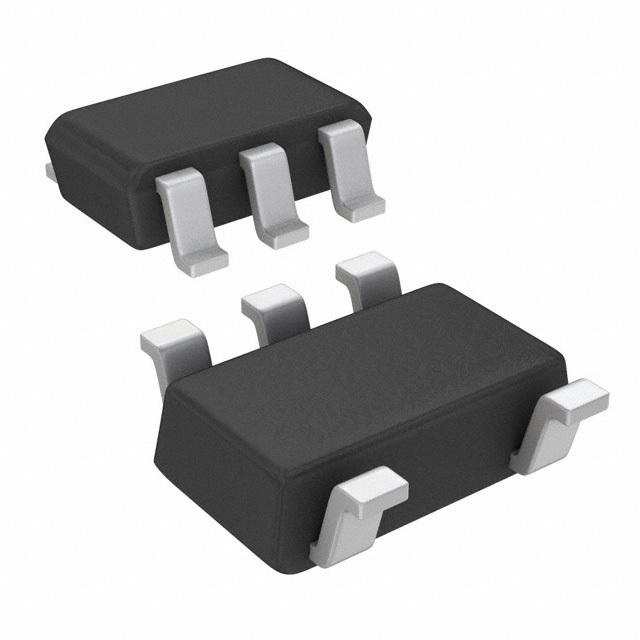

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TSV991AIYLT

ST Microelectronics

**1xOP 20MHz 10V/µs SOT23-5 _SMD **

Наличие: 1,140 шт.

Адрес доставки: Москва

Цена: ₽ 113.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC46575496

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TSV991AIYLT характеристики

Атрибут	Значение атрибута
Номенклатура	TSV991AIYLT
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC46575496
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Выходной Ток	35 mA
Ток Питания	820 µA
Количество Цепей	1 Circuit
Коэффициент Ослабления Синфазного Сигнала	82 dB
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	20 MHz
Входное Напряжение Смещения	1.5 mV
Входной Ток Смещения	1 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	20 MHz
Минимальный диапазон CMRR	62 dB
Напряжение питания	2.5V ~ 5.5V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TSV991AIYLT описание продукта

The TSV99x and TSV99xA family of single, dual, and quad operational amplifiers offers low voltage operation and rail-to-rail input and output. These devices feature an excellent speed/power consumption ratio, offering a 20 MHz gain-bandwidth, stable for gains above 4 (100 pF capacitive load), while consuming only 1.1 mA maximum at 5 V. They also feature an ultra-low input bias current. These characteristics make the TSV99x family ideal for sensor interfaces, battery-supplied and portable applications, as well as active filtering. These characteristics make the TSV99x, TSV99xA family ideal for sensor interfaces, battery-supplied and portable applications, as well as active filtering.
**Key Features**
Low input offset voltage: 1.5 mV max (A grade)
Rail-to-rail input and output
Wide bandwidth 20 MHz
Stable for gain ≥ 4 or ≤ -3
Low power consumption: 820 µA typ
High output current: 35 mA
Operating from 2.5 V to 5.5 V
Low input bias current, 1 pA typ
ESD internal protection ≥ 5 kV

Показывать

TSV991AIYLT Даташит PDF

28 страницы, 806 КБ

11/27/2015
