TS5A3159ADBVR Купить - TI Чип аналогового переключателя

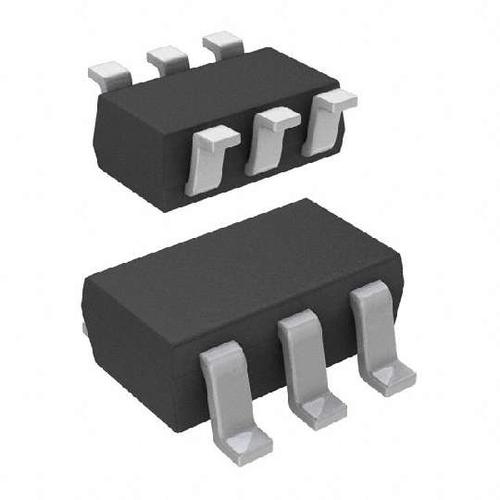

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TS5A3159ADBVR

Analog Switch, Single Channel, SPDT, 1Channels, 0.9Ω, 1.65V to 5.5V, SOT-23, 6Pins

Наличие: 4,253 шт.

Адрес доставки: Москва

Цена: ₽ 14.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1411500

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS5A3159ADBVR характеристики

Атрибут	Значение атрибута
Номенклатура	TS5A3159ADBVR
Производитель	TI
ЧипСити Номер продукта	CC1411500
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Тип Контактов	SPDT
Ток Питания	100 nA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Количество Битов	1 Bit
Узлы Напряжения	1.80 V, 2.50 V, 3.00 V, 3.30 V, 5.00 V
Ширина Ленты	100 MHz
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	100 MHz
Напряжение питания	1.65V ~ 5.5V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TS5A3159ADBVR описание продукта

The TS5A3159ADBVR is a 1R SPDT Analogue Switch designed to operate from 1.65 to 5.5V. The device (1-channel 2:1 multiplexer/demultiplexer) offers low on-state resistance and excellent ON-state resistance matching with the break-before-make feature, to prevent signal distortion during the transferring of a signal from one channel to another. The 1.65 to 5.5V operation allows compatibility with more logic levels and the bidirectional I/Os can pass analogue signals from 0V to V+ with low distortion. The low ON-state resistance, ON-state resistance matching and charge injection make this switch an excellent choice for analogue signals that require minimal distortion. The device has an excellent total harmonic distortion (THD) performance and consumes very low power. These features make this device suitable for portable audio applications.
Isolation in powered-down mode, V+ = 0
Low ON-state resistance (1R)
Control inputs are 5.5V tolerant
Low charge injection
Excellent ON-state resistance matching
Low total harmonic distortion (THD)
Single-supply operation
Latch-up performance exceeds 100mA per JESD 78, class II
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TS5A3159ADBVR Даташит PDF

34 страницы, 1210 КБ

11/24/2015
