TPS92691QPWPRQ1 Купить - TI Драйвер LED

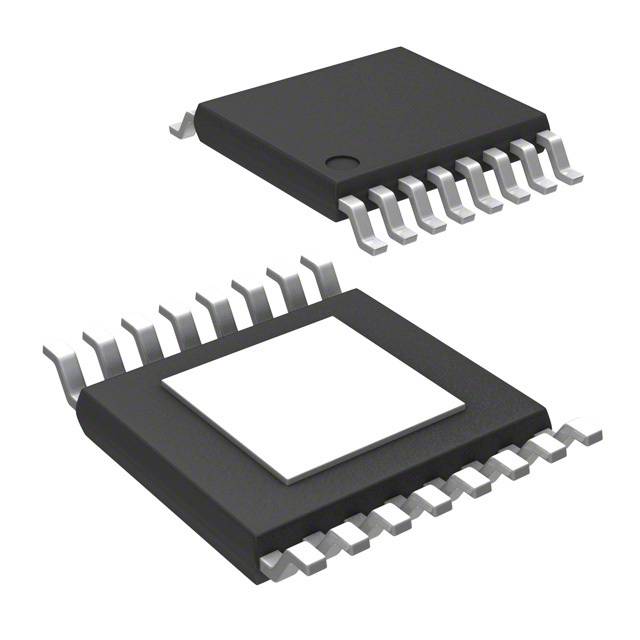

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS92691QPWPRQ1

LED Driver 14V Automotive 16Pin HTSSOP EP T/R

Наличие: 40,158 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 94.61

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC50047803

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 14.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TPS92691QPWPRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS92691QPWPRQ1
Производитель	TI
ЧипСити Номер продукта	CC50047803
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Частота	80kHz ~ 700kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	65 V
Ток Покоя	1.50 mA
Выходной ток (Макс)	5000 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Длина	5 mm
Ширина	4.4 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS92691QPWPRQ1 описание продукта

The TPS92691/-Q1 is a versatile LED controller that can support a range of step-up or step-down driver topologies. The device implements a fixed-frequency peak current mode control technique with programmable switching frequency, slope compensation, and soft-start timing. It incorporates a high voltage (65-V) rail-to-rail current sense amplifier that can directly measure LED current using either a high-side or a low-side series sense resistor. The amplifier is designed to achieve low input offset voltage and attain better than ±3% LED current accuracy over junction temperature range of 25°C to 140°C and output common-mode voltage range of 0 to 60 V.
LED current can be independently modulated using either analog or PWM dimming techniques. Linear analog dimming response with 15:1 range is obtained by varying the voltage from 140 mV to 2.25 V across the high impedance analog adjust (IADJ) input. PWM dimming of LED current is achieved by modulating the PWM input pin with the desired duty cycle and frequency. Optional DDRV gate driver output can be used to enable series FET dimming functionality to get over 1000:1 contrast ratio.
The TPS92691/-Q1 supports continuous LED status check through the current monitor (IMON) output. This allows for LED short circuit or open circuit detection and protection. Additional fault protection features include VCC UVLO, output OVP, switch cycle-by-cycle current limit, and thermal protection.

Показывать

TPS92691QPWPRQ1 Даташит PDF

46 страницы, 2030 КБ

02/14/2016

просматривать

TPS92691QPWPRQ1 Даташит PDF

19 страницы, 619 КБ

05/05/2010

просматривать

TPS92691QPWPRQ1 Даташит PDF

47 страницы, 2155 КБ

просматривать

TPS92691QPWPRQ1 Справочное руководство пользователя

13 страницы, 382 КБ

10/29/2009

просматривать

TPS92691QPWPRQ1 Другие Даташит

2 страницы, 136 КБ

02/13/2017

просматривать
