TPS7A4700RGWR Купить - TI Чип стабилизации напряжения

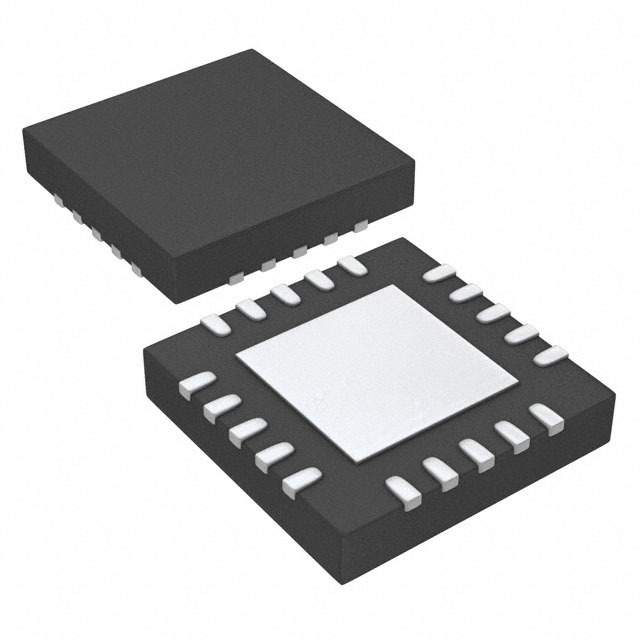

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS7A4700RGWR

TEXAS INSTRUMENTS TPS7A4700RGWR LDO Voltage Regulator, Adjustable, 3V to 36V input, 307mV drop., 1.4V to 20.5V/1A out, VQFN-20

Наличие: 1,128 шт.

Адрес доставки: Москва

Цена: ₽ 445.10

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5419127

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 22.04.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS7A4700RGWR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS7A4700RGWR
Производитель	TI
ЧипСити Номер продукта	CC5419127
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	VQFN-20
Допустимое Отклонение Ёмкости	0.1 %
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.4V ~ 20.5V
Выходной Ток	1 A
Ток Питания	1mA ~ 6.1mA
Количество Стежков	20 Position
Ток Покоя	580 µA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	307 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	36 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	20.5 V
Выходное напряжение (мин)	1.4 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	3V ~ 35V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS7A4700RGWR описание продукта

The TPS7A47 is a family of positive voltage (+36 V), ultralow-noise (4 µVRMS) low-dropout linear regulators (LDO) capable of sourcing a 1-A load.
The TPS7A4700 output voltages are user-programmable (up to 20.5 V) using a printed circuit board (PCB) layout without the need of external resistors or feed-forward capacitors, thus reducing overall component count.
The TPS7A4701 output voltage can be configured with a user-programmable PCB layout (up to 20.5 V), or adjustable (up to 34 V) with external feedback resistors.
The TPS7A47 is designed with bipolar technology primarily for high-accuracy, high-precision instrumentation applications where clean voltage rails are critical to maximize system performance. This feature makes the device ideal for powering operational amplifiers, analog-to-digital converters (ADCs), digital-to-analog converters (DACs), and other high-performance analog circuitry in critical applications such as medical, radio frequency (RF), and test-and-measurement.
In addition, the TPS7A47 is ideal for post dc-dc converter regulation. By filtering out the output voltage ripple inherent to dc-dc switching conversions, maximum system performance is ensured in sensitive instrumentation, test-and-measurement, audio, and RF applications.
For applications where positive and negative low-noise rails are required, consider TIs TPS7A33 family of negative high-voltage, ultralow-noise linear regulators.
