TPS7A3001DGNT Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

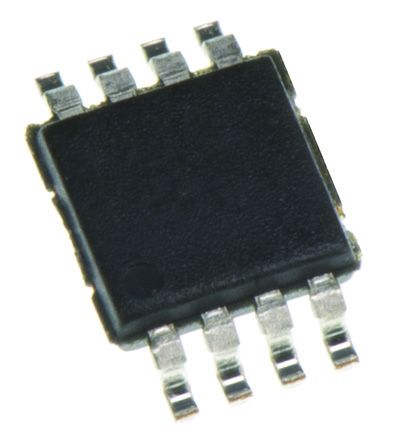

TPS7A3001DGNT

Single Channel LDO Vin -3V to -36V, -200mA, Ultra-Low Noise, High PSRR, Low-Dropout Linear Regulator LDO Regulator Neg -33V to -1.166V 0.2A 8Pin HVSSOP EP T/R

Наличие: 5,700 шт.

Адрес доставки: Москва

Цена: ₽ 275.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1817193

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS7A3001DGNT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS7A3001DGNT
Производитель	TI
ЧипСити Номер продукта	CC1817193
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	-33.0 V (max), -1.18 V (min)
Выходной Ток	200 mA
Ток Питания	100µA ~ 950µA
Количество Стежков	8 Position
Рассеяние Мощности	1830 W
Ток Покоя	0.05 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	216 mV
Количество Регулируемых Выходов	1 Output
Выходной ток (Макс)	0.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1830 mW
точность	±1.5 %
Длина	3.1 mm
Ширина	3.1 mm
Высота	1.1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS7A3001DGNT описание продукта

The TPS7A3001DGNT is a high-voltage, ultralow-noise Linear Regulator, can source a maximum load of 200mA. This linear regulator includes a CMOS logic-level-compatible enable pin and capacitor-programmable soft-start function that allows for customized power-management schemes. Other features include built-in current limit and thermal shutdown protection to safeguard the device and system during fault conditions. The TPS7A3001DGNT is designed using bipolar technology and is ideal for high-accuracy, high-precision instrumentation applications where clean voltage rails are critical to maximize system performance. This design makes the device an excellent choice to power operational amplifiers, analogue-to-digital converters (ADCs), digital-to-analogue converters (DACs) and other high-performance analogue circuitry.
14µVRMS (20Hz to 20kHz) and 15.1µVRMS (10Hz to 100kHz) Noise
72dB (120Hz) and >=55dB (10Hz to 700kHz) Power-supply ripple rejection
-1.18 to -33V Adjustable output
200mA Maximum output current
216mV at 100mA Dropout voltage
Stable with ceramic capacitors (>=2.2µF)
CMOS logic-level-compatible enable pin
Built-in, fixed, current limit and thermal shutdown protection
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TPS7A3001DGNT Даташит PDF

40 страницы, 1392 КБ

06/21/2015

просматривать

TPS7A3001DGNT Справочное руководство пользователя

9 страницы, 320 КБ

12/04/2011

просматривать

TPS7A3001DGNT Другие Даташит

25 страницы, 813 КБ

просматривать

TPS7A3001DGNT Файл уведомления

4 страницы, 225 КБ

07/01/2015

просматривать
