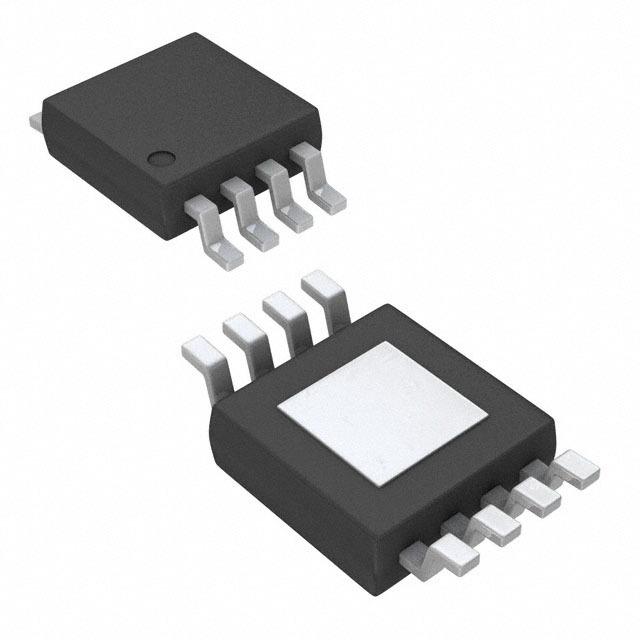

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS79801QDGNRQ1

TEXAS INSTRUMENTS TPS79801QDGNRQ1 LDO Voltage Regulator, Adjustable, 3V to 50V in, 300mV drop, 1.275V to 28V/50mA out, MSOP-8

Наличие: 633 шт.

Адрес доставки: Москва

Цена: ₽ 46.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2793463

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS79801QDGNRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS79801QDGNRQ1
Производитель	TI
ЧипСити Номер продукта	CC2793463
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.275V ~ 28V
Выходной Ток	50 mA
Количество Стежков	8 Position
Рассеяние Мощности	1.83 W
Ток Покоя	0.04 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	300 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	50 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	28 V
Выходное напряжение (мин)	1.275 V
Выходной ток (Макс)	0.05 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1830 mW
Входное напряжение	3V ~ 50V
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS79801QDGNRQ1 описание продукта

The TPS79801QDGNRQ1 is a first device in a line of 50V high-voltage micro-power low-dropout (LDO) Linear Regulators. It is capable of supplying 50mA output current with a dropout voltage of only 300mV. Designed for low quiescent current high voltage applications, 40µA operating and 1µA in shutdown makes the device an ideal choice for battery-powered or high-voltage systems. Quiescent current is also well-controlled in dropout. Other features of the device include the ability to operate with low equivalent series resistance ceramic output capacitors. This device is stable with only 1µF on the output and older device requires from 10 to 100µF tantalum capacitors for stability. Small ceramic capacitors can be used without the necessary addition of ESR, as is common with other regulators. Internal protection circuitry includes reverse input-battery protection, reverse output current protection, current limiting and thermal limiting to protect the device in various fault conditions.
No input protection diodes needed
Green product and no Sb/Br
