TPS78233DDCT Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

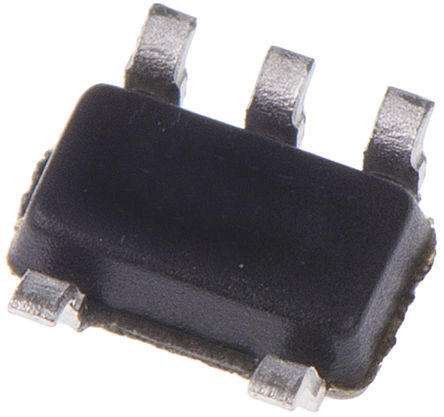

TPS78233DDCT

TEXAS INSTRUMENTS TPS78233DDCT Fixed LDO Voltage Regulator, 2.2V to 5.5V, 130mV Dropout, 3.3Vout, 150mAout, TSOT-23-5

Наличие: 1,470 шт.

Адрес доставки: Москва

Цена: ₽ 54.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC355096

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS78233DDCT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS78233DDCT
Производитель	TI
ЧипСити Номер продукта	CC355096
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Номинальная Мощность	0.5 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	150 mA
Ток Питания	1.3µA ~ 8µA
Количество Стежков	5 Position
Рассеяние Мощности	500 mW
Ток Покоя	0.0005 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	130 mV
Количество Регулируемых Выходов	1 Output
Входной Ток Смещения	100 µA
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.2 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	0.15 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
точность	±1 %
Количество выходных каналов	1 Channel
Напряжение питания (мин)	2.2 V
Входное напряжение	≤5.5 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	0.87 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS78233DDCT описание продукта

The TPS78233DDCT is a 150mA Ultralow Quiescent Current Low-dropout Line Regulator designed specifically for battery-powered applications where ultra-low quiescent current is a critical parameter. The TPS782 with ultra-low IQ (500nA) is ideal for microprocessors, microcontrollers and other battery-powered applications. The ultra-low power allows designers to customize power consumption for specific applications. The TPS782 LDO is designed to be compatible with the MSP430 and other similar products. The enable pin (EN) is compatible with standard CMOS logic. The TPS782 series also features thermal shutdown and current limit to protect the device during fault conditions.
Low IQ (500nA)
150mA Low-dropout regulator
Low-dropout at 25°C (130mV at 150mA)
Low-dropout at 85°C (175mV at 150mA)
3% Accuracy over load, line and temperature
Stable with a 1.0µF ceramic capacitor
Thermal shutdown and over-current protection
CMOS logic level-compatible enable pin
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
