TPS76318DBVT Купить - TI Чип стабилизации напряжения

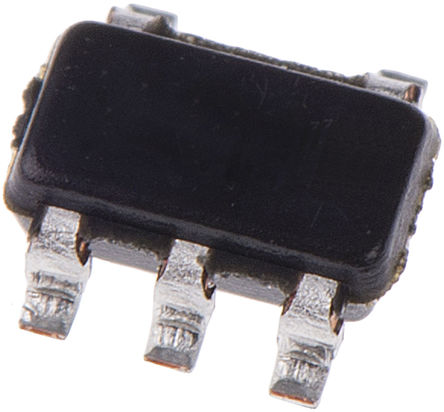

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS76318DBVT

Single Channel LDO Single Output LDO, 150mA, Fixed(1.8V), Low Quiescent Current, Thermal Protection LDO Regulator Pos 1.8V 0.15A 5Pin SOT-23 T/R

Наличие: 2,836 шт.

Адрес доставки: Москва

Цена: ₽ 55.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17940579

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS76318DBVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS76318DBVT
Производитель	TI
ЧипСити Номер продукта	CC17940579
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Рабочее Напряжение	2.7V ~ 10V
Номинальный Ток	150 mA
Номинальная Мощность	0.555 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	10.0V (max)
Выходное Напряжение	1.8 V
Выходной Ток	150 mA
Ток Питания	100µA ~ 140µA
Количество Каналов	1 Channel
Количество Стежков	5 Position
Рассеяние Мощности	0.555 W
Ток Покоя	0.085 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	375 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	10 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (мин)	1.8 V
Выходной ток (Макс)	0.15 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	555 mW
точность	±3 %
Входное напряжение	10V ~ 2.7V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

TPS76318DBVT описание продукта

The TPS76318DBVT is a 1.8V fixed output low-power low-dropout (LDO) Linear Regulator. This regulator feature low quiescent currents compared to conventional LDO regulators. A combination of new circuit design and process innovation has enabled the usual PNP pass transistor to be replaced by a PMOS pass element. Because the PMOS pass element behaves as a low-value resistor, the dropout voltage is very low - typically 300mV at 150mA of load current and is directly proportional to the load current. Since the PMOS pass element is a voltage-driven device, the quiescent current is very low (140µA maximum) and is stable over the entire range of output load current (0 to 150mA). The low-dropout (LDO) voltage feature and low-power operation result in a significant increase in system battery operating life. The device also features a logic-enabled sleep mode to shut down the regulator, reducing quiescent current to 1µA maximum at TJ = 25°C.
Thermal protection
Over current limitation
<2µA Quiescent current in shutdown mode
Green product and no Sb/Br
