TPS65131RGET Купить - TI Преобразователь DC/DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

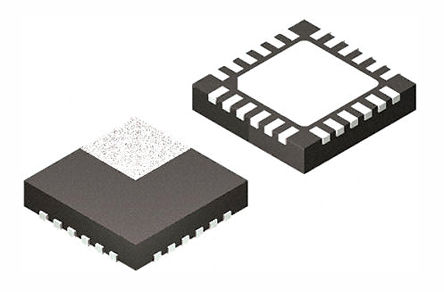

TPS65131RGET

Conv DC-DC 2.7V to 5.5V Inv/Step Up Dual-Out -15V to -2V/3.2V to 15V 1.95A 24Pin VQFN EP T/R

Наличие: 895 шт.

Адрес доставки: Москва

Цена: ₽ 273.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13343004

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS65131RGET характеристики

Атрибут	Значение атрибута
Номенклатура	TPS65131RGET
Производитель	TI
ЧипСити Номер продукта	CC13343004
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	VQFN-24
Частота	1.25 MHz
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	15.0 V
Выходной Ток	800 mA
Количество Стежков	24 Position
Ток Покоя	500 µA
Количество Регулируемых Выходов	2 Output
Частота Переключения	1.38 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходной ток (Макс)	1.95 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7 V
Входное напряжение	2.7V ~ 5.5V
Длина	4 mm
Ширина	4 mm
Высота	0.88 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS65131RGET описание продукта

The TPS65131RGET is a split-rail DC-DC Converter with dual positive and negative outputs. It generates a positive output voltage up to 15V and a negative output voltage down to -15V with output currents in a 200mA range in typical applications, depending on input voltage to output voltage ratio. With a total efficiency up to 85%, the device is ideal for portable battery-powered equipment. The input voltage range of 2.7 to 5.5V allows the devices to be powered from batteries or from fixed 3.3 or 5V supplies. Together with a minimum switching frequency of 1.25MHz, the device enables designing small power supply applications because it requires only a few small external components. The converter operates with a fixed frequency PWM control topology and, if power-save mode is enabled, it uses a pulse-skipping mode at light-load currents. It operates with only 500µA device quiescent current. Independent enable pins allow power-up and power-down sequencing for both outputs.
Up to 89% efficiency at positive output voltage rail
Up to 81% Efficiency at negative output voltage rail
Power-save mode for high efficiency at low load currents
Independent enable inputs for power-up and power-down sequencing
Control output for external PFET to support completely disconnecting the battery
Thermal shutdown
Overvoltage protection on both outputs
Green product and no Sb/Br
