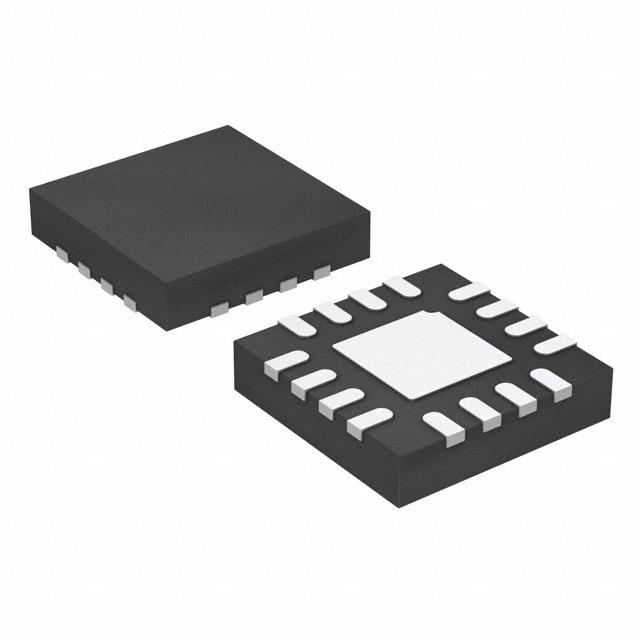

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS65124RGTT

3CH Single Inductor Multiple Outputs (SIMO) Bias IC w/ Adjustable Sequencing 16-QFN -40℃ to 85℃

Наличие: 228 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 324.93

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC37210203

Категория продукта:

Чип стабилизации напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 21.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TPS65124RGTT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS65124RGTT
Производитель	TI
ЧипСити Номер продукта	CC37210203
Жизненный Цикл Продукта	Active
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	5.50 V
Выходное Напряжение	5.60 V, 5.60 V (max)
Выходной Ток	25 mA
Количество Стежков	16 Position
Рассеяние Мощности	250 W
Ток Покоя	181 µA
Пороговое Напряжение	2.15 V
Количество Регулируемых Выходов	4 Output
Частота Переключения	4 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (Макс)	5.6 V
Выходное напряжение (мин)	3 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.5V ~ 5.5V
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TPS65124RGTT описание продукта

DESCRIPTION
The TPS6512x DC-DC converter supplies all three voltages required by amorphous-silicon (a-Si) and low-temperature poly-silicon (LTPS) TFT-LCD displays. The compact layout of the TPS6512x uses a single
inductor to generate independently-regulated positive and negative outputs. A free-running variable peak current PWM control scheme time-multiplexes the inductor between outputs. This control architecture operates at a pseudo-fixed-frequency to provide fast response to line and load transients while maintaining a relatively constant switching frequency and high efficiency over a wide range of input and output voltages. Due to the high switching frequency capability of the device, inexpensive and ultra-thin 8.2 or 10 µH inductors can be used.
FEATURES
• Main Output, VMAIN
– Adjustable Voltage, 3.0 V to 5.6 V/25 mA
– Post-Regulated for Low Ripple (5mVPP)
– ±0.8% Typical Accuracy
– Efficiency up to 83%
• Positive Output, VGH
– Adjustable Voltage up to 20 V/2 mA
– ±3% Typical Accuracy
• Negative Output, VGL
– Adjustable Voltage down to -18 V/2 mA
– ±3% Typical Accuracy
• Auxiliary 1.8 V/3.3 V Linear Regulator
• Automatic or Programmable Power Sequencing
• Complete 1 mm Component Profile Solution
• 2.5 V to 5.5 V Input Voltage Range
• Output Short Circuit Protected
• 16-Pin QFN Package (3 × 3 × 0,9 mm)
APPLICATIONS
• Small Form Factor a-Si and LTPS TFT LCD
• Cell Phones, Smart Phones
• PDAs, Pocket PCs
• Portable DVD
• Digital-Still Cameras, Camcorders
• Handheld Instruments
• Portable GPS
• Car Navigation Systems
