TPS65100PWPR Купить - TI Чип стабилизации напряжения

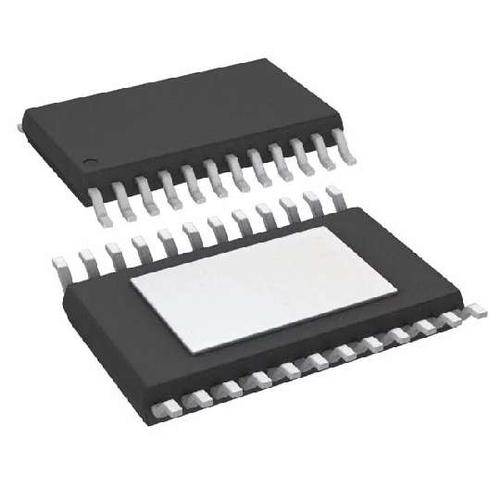

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS65100PWPR

TEXAS INSTRUMENTS TPS65100PWPR Special Function IC, 3Channel Power Supply for TFT LCD Display, 2.7V to 5.8V, HTSSOP-24

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 137.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2322910

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS65100PWPR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS65100PWPR
Производитель	TI
ЧипСити Номер продукта	CC2322910
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	HTSSOP-24
Частота	2.1 MHz
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	4 Output
Входное Напряжение (DC)	5.80V (max)
Выходное Напряжение	≥5.00 V
Количество Стежков	24 Position
Рассеяние Мощности	3300 W
Ток Покоя	700 µA
Количество Регулируемых Выходов	4 Output
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3300 mW
Напряжение питания (Макс)	5.8 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 5.8V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS65100PWPR описание продукта

DESCRIPTION
The TPS6510x series offers a compact and small power supply solution that provides all three voltages
required by thin film transistor (TFT) LCD displays. The auxiliary linear regulator controller can be used
to generate a 3.3-V logic power rail for systems powered by a 5-V supply rail only.
FEATURES
• 2.7-V to 5.8-V Input Voltage Range
• 1.6-MHz Fixed Switching Frequency
• 3 Independent Adjustable Outputs
• Main Output of up to 15 V With < 1% Output Voltage Accuracy
• Virtual Sychronous Converter Technology
• Negative Regulated Charge Pump Driver VO2
• Positive Charge Pump Converter VO3
• Integrated VCOM Buffer
• Auxiliary 3.3-V Linear Regulator Controller
• Internal Soft Start
• Internal Power-On Sequencing
• Fault Detection of all Outputs (TPS65100/05)
• No Fault Detection (TPS65101)
• Thermal Shutdown
• Available in TSSOP-24 and QFN-24 PowerPAD™ Packages
APPLICATIONS
• TFT LCD Displays for Notebooks
• TFT LCD Displays for Monitors
• Portable DVD Players
• Tablet PCs
• Car Navigation Systems
• Industrial Displays
