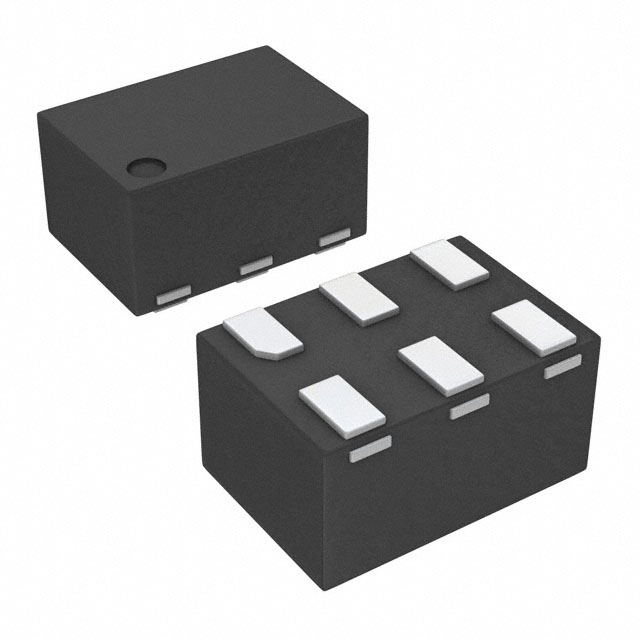

TPS62231TDRYRQ1

Automotive 2V to 6V, 500mA Buck Converter with 1.8V Fixed Output Voltage in 1x1.5mm SON Package 6-SON -40 to 105

Наличие: 249 шт.

Адрес доставки:

Цена: ₽ 14,930.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC42550772

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 16.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62231TDRYRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62231TDRYRQ1
Производитель	TI
ЧипСити Номер продукта	CC42550772
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	USON-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.8 V
Выходной Ток	500 mA
Ток Покоя	22.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	3 MHz
Топология	Buck
Максимальное входное напряжение	6 V
Входное напряжение (мин)	2.05 V
Выходное напряжение (мин)	1.8 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	40 ℃
Входное напряжение	2.05V ~ 6V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TPS62231TDRYRQ1 описание продукта

The TPS6223x-Q1 device family is a high-frequency, synchronous step-down DC-DC converter ideal for space-optimized automotive and industrial applications. The device supports up to 500-mA output current and allows the use of tiny and low-cost chip inductors and capacitors.
With a wide input-voltage range of 2.05 V to 6 V, the device can be powered by a preregulated voltage rail or Li-Ion batteries with extended voltage range. Two different fixed-output voltage versions are available at 1.5 V and 1.8 V.
The TPS6223x-Q1 series features switch frequency up to 3.8 MHz. At medium to heavy loads, the converter operates in PWM mode and automatically enters Power Save Mode operation at light load currents to maintain high efficiency over the entire load current range.
Because of its excellent PSRR and AC load regulation performance, the device is also suitable to replace linear regulators to obtain better power conversion efficiency.
The Power Save Mode in TPS6223x-Q1 reduces the quiescent current consumption down to 22 µA during light load operation. It is optimized to achieve very low output voltage ripple even with small external component and features excellent AC load regulation.
For noise-sensitive applications, the device can be forced to PWM Mode operation over the entire load range by pulling the MODE pin high. In the shutdown mode, the current consumption is reduced to less than 1 µA. The TPS6223x-Q1 is available in a 1-mm × 1.5-mm2 6-pin SON package.
