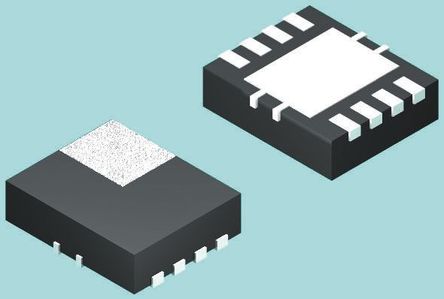

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS62162DSGT

Conv DC-DC 3V to 17V Step Down Single-Out 3.3V 1A 8Pin WSON EP T/R

Наличие: 1,254 шт.

Адрес доставки: Москва

Цена: ₽ 251.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17691863

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS62162DSGT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS62162DSGT
Производитель	TI
ЧипСити Номер продукта	CC17691863
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	WSON-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	1 A
Количество Стежков	8 Position
Ток Покоя	17.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.25 MHz
Топология	Buck
Максимальное входное напряжение	17 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	3.3 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3V ~ 17V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS62162DSGT описание продукта

The TPS62162DSGT is a 1A Synchronous Step-down Converter with DCS-control™ optimized for applications with high power density. A high switching frequency of typically 2.25MHz allows the use of small inductors and provides fast transient response as well as high output voltage accuracy by use of the DCS-Control topology. It is ideally suited for systems powered from either a Li-ion or other batteries as well as from 12V intermediate power rails. It supports up to 1A continuous output current at output voltages between 0.9 and 6V (with 100% duty cycle mode). Power sequencing is also possible by configuring the Enable and open-drain Power Good pins. In power save mode, the device draws quiescent current of about 17µA from VIN. Power save mode, entered automatically and seamlessly if load is small, maintains high efficiency over the entire load range. In shutdown mode, the device is turned off and shutdown current consumption is less than 2µA.
DCS-Control™ topology
Fixed output voltage versions
Seamless power save mode transition
17µA Typical quiescent current
Power good output
100% Duty cycle mode
Short-circuit protection
Over-temperature protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
