TPS54821RHLT Купить - TI Преобразователь DC/DC

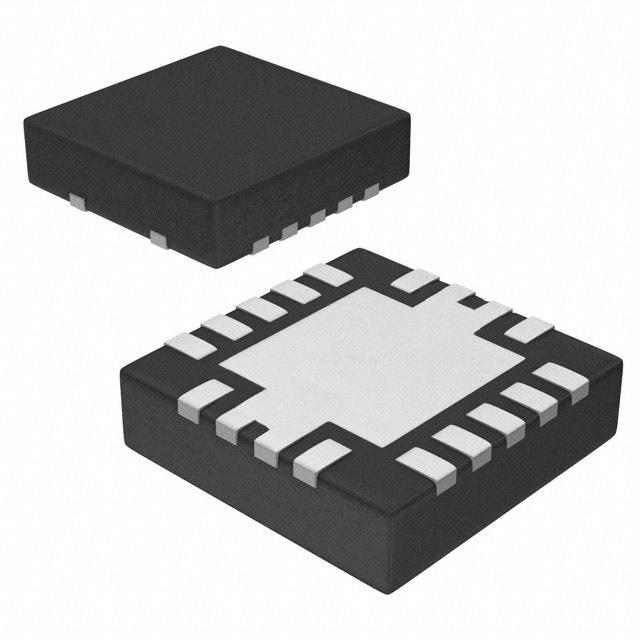

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54821RHLT

Conv DC-DC 4.5V to 17V Step Down Single-Out 0.6V to 15V 8A 14Pin VQFN EP T/R

Наличие: 1,263 шт.

Адрес доставки: Москва

Цена: ₽ 381.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7162736

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54821RHLT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54821RHLT
Производитель	TI
ЧипСити Номер продукта	CC7162736
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	VQFN-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 15V
Выходной Ток	8 A
Количество Стежков	14 Position
Ток Покоя	600 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1.6 MHz
Топология	Buck
Максимальное входное напряжение	17 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	15 V
Выходное напряжение (мин)	600 mV
Выходной ток (Макс)	8 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 17V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS54821RHLT описание продукта

The TPS54821RHLT is a synchronous Step-down Converter with hiccup current limit. It is optimized for small designs through high efficiency and integrating the high-side and low-side MOSFETs. Further space savings are achieved through current mode control, which reduces component count and by selecting a high switching frequency, reducing the inductor"s footprint. The output voltage startup ramp is controlled by the SS/TR pin which allows operation as either a stand-alone power supply or in tracking situations. Power sequencing is also possible by correctly configuring the enable and the open-drain power good pins. Cycle-by-cycle current limiting on the high-side FET protects the device in overload situations and is enhanced by a low-side sourcing current limit which prevents current runaway. There is also a low-side sinking current limit which turns off the low-side MOSFET to prevent excessive reverse current.
Synchronizes to external clock
Monotonic start-up into pre-biased outputs
Adjustable slow start/power sequencing
Power good output monitor for undervoltage and overvoltage
Adjustable input undervoltage lockout
Integrated 26/19mR MOSFETs
0.6V ±1% Voltage reference over temperature
2µA Low shutdown quiescent current
Green product and no Sb/Br
