TPS51225RUKT

DC-DC Cntrlr Dual-OUT Step Down 360kHz/430kHz 20Pin WQFN EP T/R

Наличие: 217 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 101.64

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC2587044

Категория продукта:

Преобразователь DC/DC

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 23.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TPS51225RUKT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS51225RUKT
Производитель	TI
ЧипСити Номер продукта	CC2587044
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount

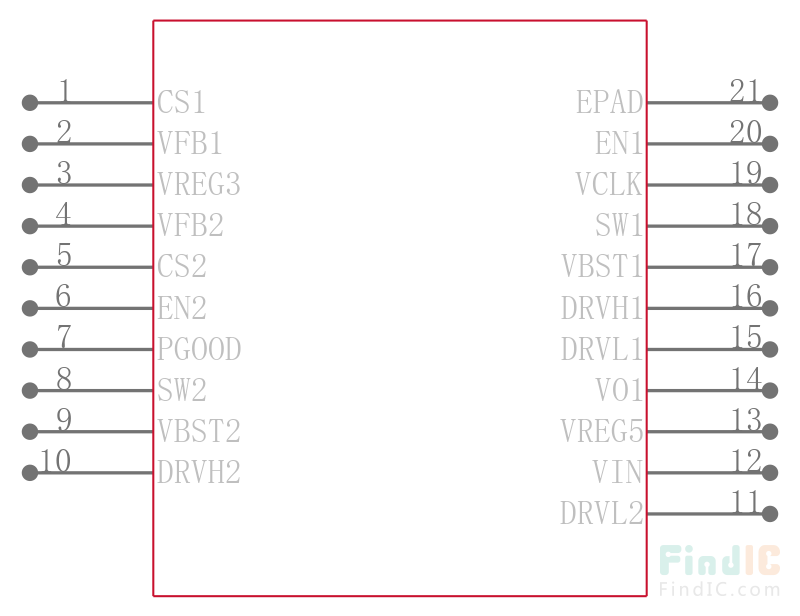

Количество Выводов	20 Pin
Корпус/Пакет	WQFN-20
Количество Выходных Интерфейсов	2 Output
Ток Покоя	900 µA
Количество Регулируемых Выходов	2 Output
Частота Переключения	300kHz, 355kHz
Топология	Buck
Максимальное входное напряжение	24 V
Входное напряжение (мин)	5.5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5.5V ~ 24V
Входное напряжение	5.5V ~ 24V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

TPS51225RUKT описание продукта

DESCRIPTION
The TPS51225/B/C is a cost-effective, dual-synchronous buck controller targeted for notebook
system-power supply solutions. It provides 5-V and 3.3-V LDOs and requires few external components. The 260-kHz VCLK output can be used to drive an external charge pump, generating gate drive voltage for the load switches without reducing the main converter efficiency. The TPS51225/B/C supports high efficiency, fast transient response and provides a combined power-good signal. Adaptive on-time, D-CAP™ control provides convenient and efficient operation. The device operates with supply input voltage ranging from 5.5 V to 24 V and supports output voltages of 5.0 V and 3.3 V. The TPS51225/B/C is available in a 20-pin, 3 mm × 3 mm, QFN package and is specified from –40°C to 85°C.
FEATURES
• Input Voltage Range: 5.5 V to 24 V
• Output Voltages: 5 V and 3.3 V (Adjustable Range ±10%)
• Built-in, 100-mA, 5-V and 3.3-V LDOs
• Clock Output for Charge-Pump
• ±1% Reference Accuracy
• Adaptive On-time D-CAP™ Mode Control Architecture with 300kHz/355kHz Frequency Setting
• Auto-skip Light Load Operation (TPS51225/C)
• OOA Light Load Operation (TPS51225B)
• Internal 0.8-ms Voltage Servo Soft-Start
• Low-Side RDS(on) Current Sensing Scheme with 4500 ppm/°C Temperature Coefficient
• Built-in Output Discharge Function
• Separate Enable Input for Switchers(TPS51225/B/C)
• Dedicated OC Setting Terminals
• Power Good Indicator
• OVP/UVP/OCP Protection
• Non-latch UVLO/OTP Protection
• 20-Pin, 3 mm × 3 mm, QFN (RUK)
APPLICATIONS
• Notebook Computers
• Netbook, Tablet Computers

Показывать

TPS51225RUKT Даташит PDF

30 страницы, 1251 КБ

01/24/2012

просматривать

TPS51225RUKT Даташит PDF

31 страницы, 1522 КБ

11/01/2015

просматривать

TPS51225RUKT Даташит PDF

31 страницы, 1521 КБ

09/12/2016

просматривать

TPS51225RUKT Даташит PDF

31 страницы, 1521 КБ

02/22/2015

просматривать

TPS51225RUKT Другие Даташит

26 страницы, 516 КБ

03/29/2018

просматривать

TPS51225RUKT Другие Даташит

5 страницы, 182 КБ

08/30/2016

просматривать
