TPS3700QDDCRQ1 Купить - TI Компаратор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

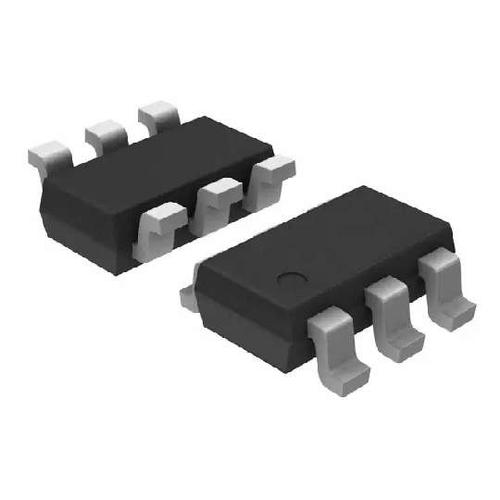

TPS3700QDDCRQ1

Automotive, High-Voltage (18V) Window Comparator with Over- and Undervoltage Detection 6-SOT -40℃ to 125℃

Наличие: 311 шт.

Адрес доставки: Москва

Цена: ₽ 1,548.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC44367782

Категория продукта:

Компаратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS3700QDDCRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS3700QDDCRQ1
Производитель	TI
ЧипСити Номер продукта	CC44367782
Категория продукта	Компаратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Выходной Ток	≤40 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	6 Position
Ток Покоя	5.50 µA
Сброс порогового напряжения (мин)	0.396 V
Сброс порогового напряжения (макс.)	0.404 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.8V ~ 18V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TPS3700QDDCRQ1 описание продукта

The TPS3700-Q1 wide-supply voltage window comparator operates over a 1.8-V to 18-V range. The device has two high-accuracy comparators with an internal 400-mV reference and two open-drain outputs rated to 18 V for overvoltage and undervoltage detection. The TPS3700-Q1 device can be used as a window comparator or as two independent voltage monitors; the monitored voltage can be set with the use of external resistors.
The OUTA terminal is driven low when the voltage at the INA+ terminal drops below (VIT+ – Vhys), and goes high when the voltage returns above the respective threshold (VIT+). The OUTB terminal is driven low when the voltage at the INB– terminal rises above VIT+, and goes high when the voltage drops below the respective threshold (VIT+ – Vhys). Both comparators in the TPS3700-Q1 device include built-in hysteresis for filtering to reject brief glitches, thereby ensuring stable output operation without false triggering.
The TPS3700-Q1 device is available in a ThinSOT23-6 package and is specified over the junction temperature range of –40°C to 125°C.

Показывать

TPS3700QDDCRQ1 Даташит PDF

25 страницы, 1007 КБ

04/09/2014

просматривать

TPS3700QDDCRQ1 Даташит PDF

26 страницы, 1059 КБ

03/04/2017

просматривать

TPS3700QDDCRQ1 Даташит PDF

25 страницы, 1007 КБ

05/20/2014

просматривать

TPS3700QDDCRQ1 Справочное руководство пользователя

57 страницы, 2584 КБ

01/20/2014

просматривать
