TPS2556DRBT Купить - TI Контролер нагрузки

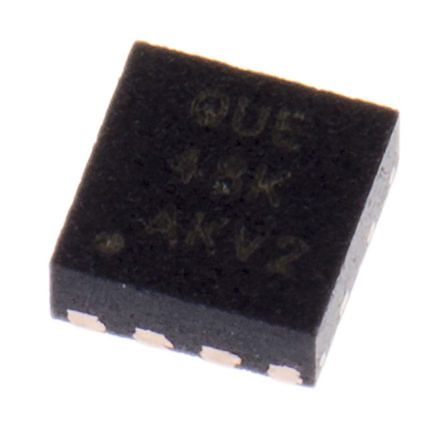

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS2556DRBT

Current Limit SW 1IN 1Out 2.5V to 6.5V 5A 8Pin VSON EP T/R

Наличие: 1,267 шт.

Адрес доставки: Москва

Цена: ₽ 193.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7478400

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS2556DRBT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS2556DRBT
Производитель	TI
ЧипСити Номер продукта	CC7478400
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SON-8
Номинальная Мощность	2.403 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.50 V
Выходной Ток	5 A
Количество Стежков	8 Position
Рассеяние Мощности	2.403 W
Время Нарастания	3000 µs
Максимальное входное напряжение	6.5 V
Входное напряжение (мин)	2.5 V
Выходной ток (Макс)	5 A
Количество входов	1 Input
Время падения	800 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2403 mW
Входное напряжение	6.5 V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS2556DRBT описание продукта

The TPS2556DRBT is a Power Distribution Switch intended for applications where precision current limiting is required or heavy capacitive loads and short circuits are encountered. These devices offer a programmable current-limit threshold between 500mA and 5.0A (typical) via an external resistor. The power-switch rise and fall times are controlled to minimize current surges during turn on/off. TPS2556 device limit the output current to a safe level by switching into a constant-current mode when the output load exceeds the current-limit threshold. The FAULT logic output asserts low during overcurrent and over temperature conditions.
±6.5% Current-limit accuracy at 4.5A
3.5µS (typical) Fast overcurrent response
2µA Maximum standby supply current
Built-in soft-start
