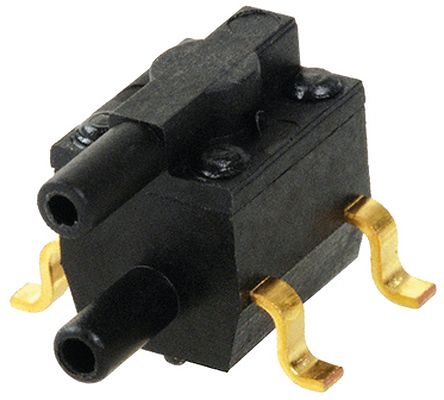

24PC15SMT

Honeywell

Pressure Sensor 0psi to 15psi Differential/Gage/Vacuum Gage 4Pin

Наличие: 1,111 шт.

Адрес доставки: Москва

Цена: ₽ 4,973.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Honeywell

ЧипСити Номер продукта:

CC12620976

Категория продукта:

Датчики Давления

3D модель

Оплата:

Обновлено 16.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

24PC15SMT характеристики

Атрибут	Значение атрибута
Номенклатура	24PC15SMT
Производитель	Honeywell
ЧипСити Номер продукта	CC12620976
Категория продукта	Датчики Давления
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SMD-4
Напряжение Питания (DC)	10.0 V
Номинальное Напряжение (DC)	10.0 V
Входной Импеданс	5 kΩ
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.3 %
Уровень напряжения	10 VDC
Напряжение питания	2.5V ~ 12V
Длина	7.1 mm
Ширина	6.1 mm
Высота	7.7 mm
Вес	0.5 g
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
HTS кодекс	9026204000
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

24PC15SMT описание продукта

The 24PC series Pressure Sensor that provide a small, high value, pressure sensing solution for use with printed circuit boards (PCBs). Based on the long established reliability and accuracy of the 26PC pressure sensor, the 26PC SMT offers reduced size with true SMT capability. The smaller size reduces the sensors footprint on the PCB, thereby reducing the size of the PCB. The 24PC SMT is designed to be used with other SMT components on a PCB, helping to lower installation costs and eliminate secondary operations. The sensor features Wheatstone bridge construction, silicon piezoresistive technology and ratiometric output for proven application flexibility, design simplicity and ease of manufacture. Although designed for the medical industry, the 24PC SMT pressure sensor may be applied in almost any applications.
Alignment pins for position accuracy
Small package size (less than one half the size of the 26PC) and compact surface mount profile
3.18mm (0.125") Diameter pick-up feature for use in pick and place machines
Maximum peak reflow temperature of 260°C (500°F)
Gage, vacuum gage, differential gage, wet/wet differential sensing
True wet/wet differential sensing
Proven elastomeric interconnections of the 20PC family
Temperature compensation
End point calibration
Sensor consists of only five components
Elastomeric construction
