IRS2004SPBF Купить - Infineon Драйвер FET

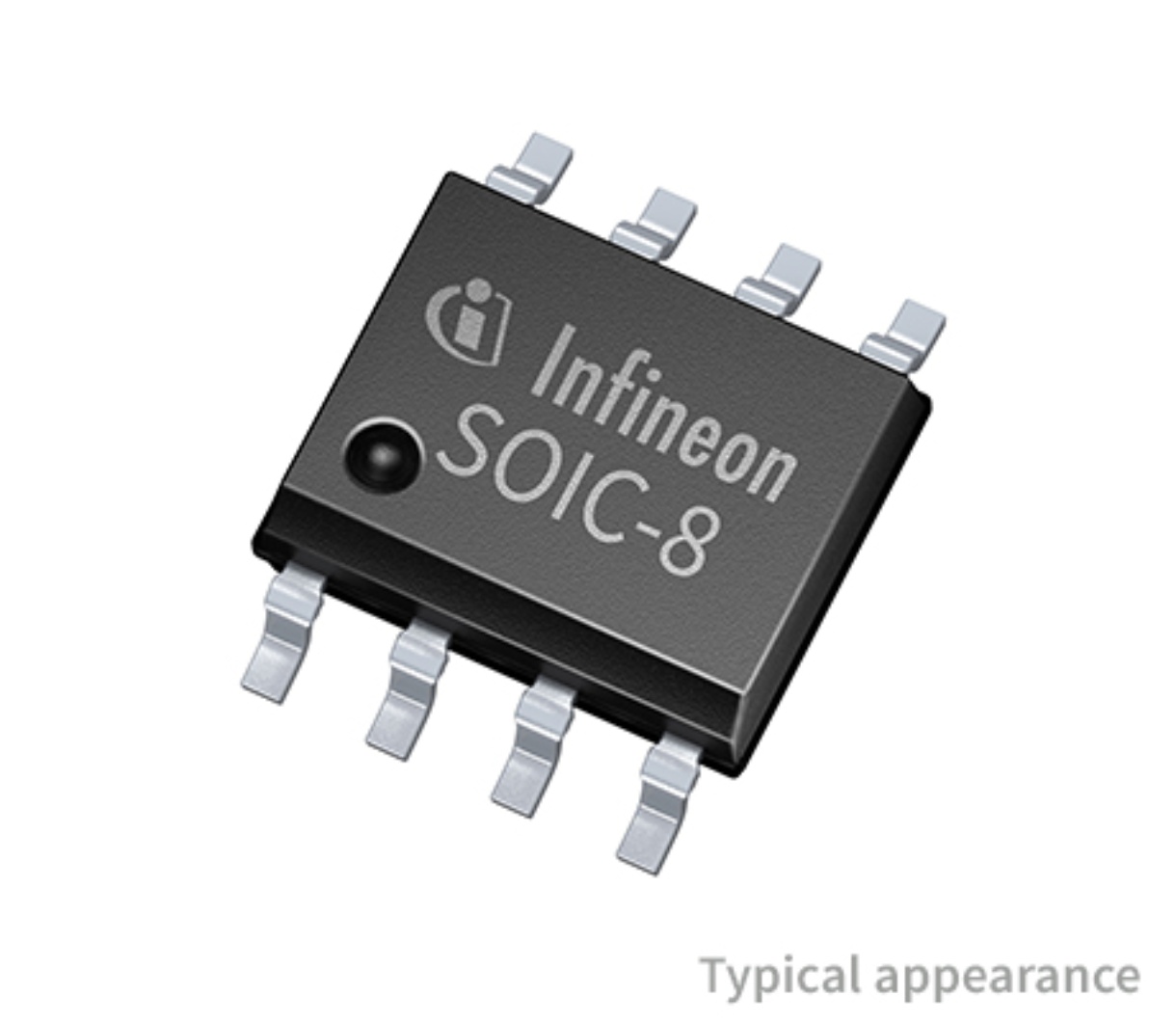

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRS2004SPBF

Infineon

MOSFET DRVR 200V 0.6A 2Out Hi/Lo Side Half Brdg Inv/Non-Inv 8Pin SOIC Tube

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 90.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC4607103

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRS2004SPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IRS2004SPBF
Производитель	Infineon
ЧипСити Номер продукта	CC4607103
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Номинальная Мощность	625 mW
Время Нарастания/Спада	70ns, 35ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	200 V
Выходной Ток	290.600 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	625 mW
Время падения (Макс)	90 ns
Время падения (Макс)	170 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IRS2004SPBF описание продукта

The IRS2004SPBF is a high voltage high speed power MOSFET and IGBT Half-Bridge Driver with dependent high and low-side referenced output channels. Proprietary HVIC and latch immune CMOS technologies enable ruggedized monolithic construction. The logic input is compatible with standard CMOS or LSTTL output, down to 3.3V logic. The output driver features a high pulse current buffer stage designed for minimum driver cross-conduction. The floating channel can be used to drive an N-channel power MOSFET or IGBT in the high-side configuration which operates from 10 to 200V.
Floating channel designed for bootstrap operation
Tolerant to negative transient voltage (dV/dt immune)
Under-voltage lockout
3.3, 5 and 15V Logic compatible
Cross-conduction prevention logic
Internally set dead-time
High-side output in phase with input
Shutdown input turns OFF both channels
Matched propagation delay for both channels

Показывать

IRS2004SPBF Даташит PDF

15 страницы, 441 КБ

06/12/2006
