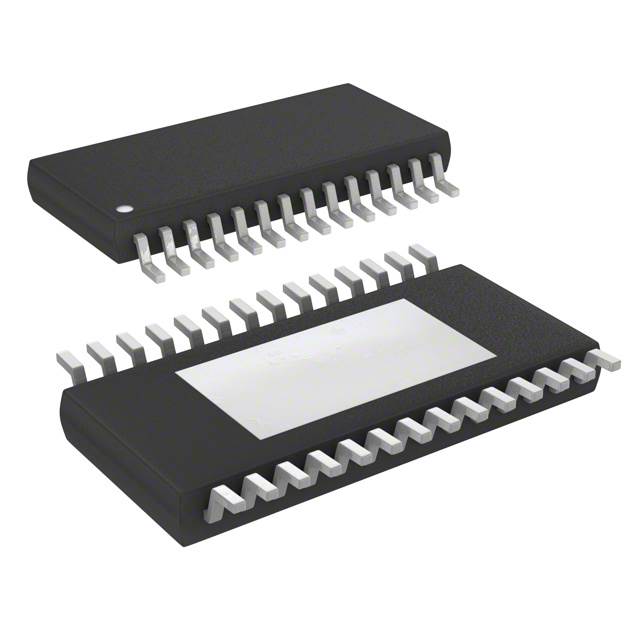

PCA9745BTWJ

NXP

LED Driver 3.3V/5V 28Pin HTSSOP EP T/R

Наличие: 235 шт.

Адрес доставки: Москва

Цена: ₽ 351.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC96632640

3D модель

Оплата:

Обновлено 28.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9745BTWJ характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9745BTWJ
Производитель	NXP
ЧипСити Номер продукта	CC96632640
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Частота	8 MHz
Количество Выходных Интерфейсов	16 Output
Выходное Напряжение	20 V
Количество Каналов	16 Channel
Количество Стежков	28 Position
Рассеяние Мощности	2560 mW
Частота Переключения	31.25 kHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	3 v
Выходное напряжение (Макс)	20 V
Выходной ток (Макс)	57 mA
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2560 mW
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

PCA9745BTWJ описание продукта

Overview
The PCA9745B is a daisy-chain SPI-compatible 4-wire serial bus controlled 16-channel constant current LED driver optimized for dimming and blinking 57 mA Red/Green/Blue/Amber (RGBA) LEDs in amusement products. Each LED output has its own 8-bit resolution (256 steps) fixed frequency individual PWM controller that operates at 31.25 kHz with a duty cycle that is adjustable from 0 % to 100 % to allow the LED to be set to a specific brightness value. An additional 8-bit resolution (256 steps) group PWM controller has both a fixed frequency of 122 Hz and an adjustable frequency between 15 Hz to once every 16.8 seconds with a duty cycle that is adjustable from 0 % to 99.6 % that is used to either dim or blink all LEDs with the same value.
Each LED output can be off, on (no PWM control), set at its individual PWM controller value or at both individual and group PWM controller values. The PCA9745B operates with a supply voltage range of 3 V to 5.5 V and the constant current sink LED outputs allow up to 20 V for the LED supply. The output peak current is adjustable with an 8-bit linear DAC from 225 μA to 57 mA.
Gradation control for all current sources is achieved via the 4-wire serial bus interface and allows user to ramp current automatically without MCU intervention. 8-bit DACs are available to adjust brightness levels for each LED current source. There are four selectable gradation control groups and each group has independently four registers to control ramp-up and ramp-down rate, step time, hold ON/OFF time and final hold ON output current. Two gradation operation modes are available for each group, one is single shot mode (output pattern once) and the other is continuous mode (output pattern repeat). Each channel can be set to either gradation mode or normal mode and assigned to any one of these four gradation control groups.
This device has built-in open, short load and overtemperature detection circuitry. The error information from the corresponding register can be read via the 4-wire serial bus. Additionally, a thermal shutdown feature protects the device when internal junction temperature exceeds the limit allowed for the process.
The PCA9745B device is designed to use 4-wire read/write serial bus with higher data clock frequency (up to 25 MHz).
The active LOW output enable input pin (OE) blinks all the LED outputs and can be used to externally PWM the outputs, which is useful when multiple devices need to be dimmed or blinked together without using software control.
MoreLess
## Features
* 16 LED drivers. Each output programmable at:
* Off
* On
* Programmable LED brightness
* Programmable group dimming/blinking mixed with individual LED brightness
* Programmable LED output delay to reduce EMI and surge currents
* Gradation control for all channels
* Each channel can assign to one of four gradation control groups
* Programmable gradation time and rate for ramp-up and/or ramp-down operations
* Programmable step time (6-bit) from 0.5 ms (minimum) to 512 ms (maximum)
* Programmable hold-on time after ramp-up and hold-off time after ramp-down (3-bit) from 0 s to 6 s
* Programmable final ramp-up and hold-on current
* Programmable brightness current output adjustment, either linear or exponential curve
* 16 constant current output channels can sink up to 57 mA, tolerate up to 20 V when OFF
* Output current adjusted through an external resistor (REXT input)
* Output current accuracy
* ±4 % between output channels
* ±6 % between PCA9745B devices
* Open/short load/overtemperature detection mode to detect individual LED errors
* 4-wire serial bus interface with 25 MHz data clock rate
* 256-step (8-bit) linear programmable brightness per LED output varying from fully off (default) to maximum brightness fully ON using a 31.25 kHz PWM signal
* 256-step group brightness control allows general dimming (using a 122 Hz PWM signal) from fully off to maximum brightness (default)
* 256-step group blinking with frequency programmable from 15 Hz to 16.8 s and duty cycle from 0 % to 99.6 %
* Active LOW Output Enable (OE) input pin allows for hardware blinking and dimming of the LEDs
* 8 MHz internal oscillator requires no external components
* Internal power-on reset
* Noise filter on SDI/SCLK inputs
* No glitch on LEDn outputs on power-up
* Low standby current
* Operating power supply voltage (VDD) range of 3 V to 5.5 V
* 5.5 V tolerant inputs on non-LED pins
* ˗40 ºC to +105 ºC operation
* ESD protection exceeds 4 kV HBM per JESD22-A114
* Latch-up testing is done to JEDEC Standard JESD78 which exceeds 100 mA
* Packages offered: HTSSOP28
## Features
* Packages offered: HTSSOP28
