TPS2553QDBVRQ1 Купить - TI Управление питанием

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

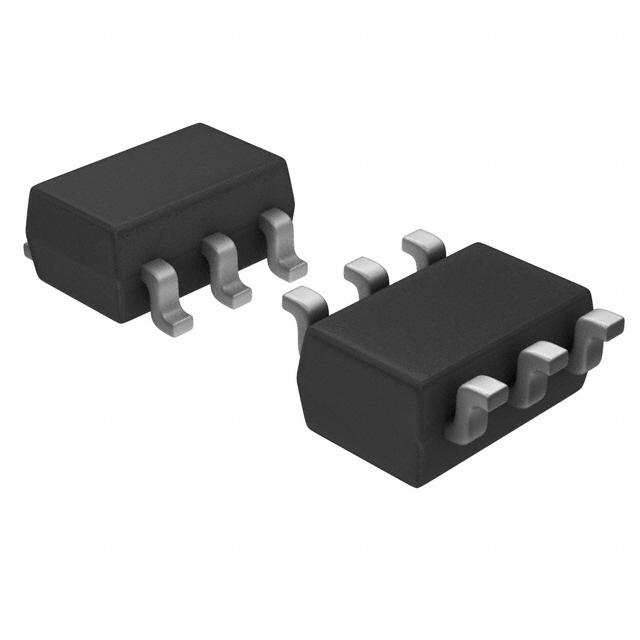

TPS2553QDBVRQ1

USB Power SW USB Power Switch Single 6.5V 0.075A to 1.3A Automotive 6Pin SOT-23 T/R

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 208.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1909542

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS2553QDBVRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS2553QDBVRQ1
Производитель	TI
ЧипСити Номер продукта	CC1909542
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.5 A
Время Нарастания	1100 µs
Максимальное входное напряжение	6.5 V
Входное напряжение (мин)	2.5 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	6.5 V
Напряжение питания (мин)	2.5 V
Входное напряжение	2.5V ~ 6.5V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS2553QDBVRQ1 описание продукта

DESCRIPTION
The TPS2553-Q1 power-distribution switches are intended for applications where precision current-limiting is required or heavy capacitive loads and short circuits are encountered and provide up to 1.5 A of continuous load current. These devices offer a programmable current-limit threshold between 75 mA and 1.7 A (typ) via an external resistor. Current-limit accuracy as tight as ±6% can be achieved at the higher current-limit settings. The power-switch rise and fall times are controlled to minimize current surges during turn on/off. TPS2553-Q1 devices limit the output current to a safe level by using a constant-current mode when the output load exceeds the current-limit threshold. An internal reverse- voltage comparator disables the power- switch
when the output voltage is driven higher than the input to protect devices on the input side of the switch. The FAULT output asserts low during overcurrent and reverse-voltage conditions.
FEATURES
• Qualified for Automotive Applications
• AEC-Q100 Qualified With the Following Results:
– Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range
– Device HBM ESD Classification Level H2
– Device CDM ESD Classification Level C3B
• Up to 1.5 A Maximum Load Current
• ±6% Current-Limit Accuracy at 1.7 A (typ)
• Meets USB Current-Limiting Requirements
• Backwards Compatible with TPS2550/51
• Adjustable current-limit, 75 mA–1300 mA (typ)
• Constant-Current (TPS2553-Q1)
• Fast Overcurrent Response - 2-μs (typ)
• 85-mΩ High-Side MOSFET (DBV Package)
• Reverse Input-Output Voltage Protection
• Operating Range: 2.5 V to 6.5 V
• Built-in Soft-Start
• 15 kV ESD Protection per IEC 61000-4-2 (with External Capacitance)
• UL Listed – File No. E169910 and NEMKO IEC60950-1-am1 ed2.0
• See the TI Switch Portfolio
APPLICATIONS
• Automotive
• Power Distribution
• Current Limiting
