TPS23750PWP Купить - TI Чип управления батареи

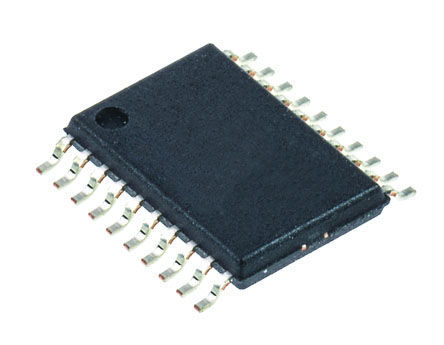

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS23750PWP

Power Over Ethernet PD Controller 0V 67V 20Pin HTSSOP EP

Наличие: 193 шт.

Адрес доставки: Москва

Цена: ₽ 191.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10432815

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS23750PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS23750PWP
Производитель	TI
ЧипСити Номер продукта	CC10432815
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Частота	487 kHz
Входное Напряжение (DC)	67.0 V
Выходной Ток	1 A
Ток Питания	2 mA
Количество Каналов	1 Channel
Количество Стежков	20 Position
Ширина Ленты	2 MHz
Выходная Мощность	12.95 W
Рабочий цикл	50 %
Максимальное входное напряжение	67 V
Входное напряжение (мин)	0 V
Максимальная входная мощность	12.95 W
Максимальный рабочий цикл	49.5 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	0V ~ 67V
Входное напряжение	67 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS23750PWP описание продукта

The TPS23750PWP is an Integrated IEEE 802.3af PD Controller with a primary side DC/DC PWM controller. The designer can create a front-end solution for PoE-PD applications with minimum external components. The PoE front end has all the necessary IEEE 802.3af functions including detection, classification, under-voltage lockout and inrush control. The PoE input switch is integrated within the TPS23750. The DC/DC controller section is designed to support flyback, forward and non-synchronous low-side switch buck topologies. The external switching MOSFET and current sense resistor provide flexibility in topology, power level and current limit. The full-featured DC/DC controller includes programmable soft start, hiccup type fault limiting, 50% maximum duty cycle, programmable constant switching frequency and a true voltage-output error amplifier. Additional protection features provide for robust designs.
Complete 802.3af PoE interface
100V, 0.6R Internal pass MOSFET
Standard and legacy UVLO choices
Fixed 140mA inrush limit
Primary side DC/DC converter control
Minimum external component count
Current mode control
Isolated and non-isolated topologies
Programmable operating frequency
Current sense leading-edge blanking
50% Duty cycle limiting
Voltage output error amplifier
Internal PoE and converter sequencing
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
