TPS22944DCKR Купить - TI Контролер нагрузки

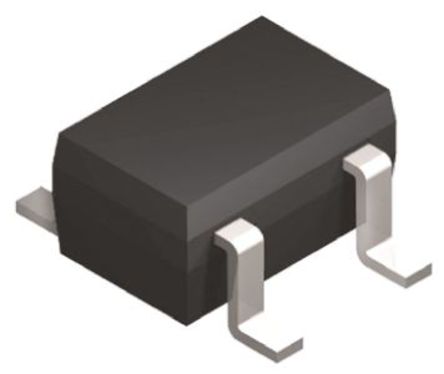

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS22944DCKR

Current Limit SW 1IN 1Out 1.62V to 5.5V 0.2A 5Pin SC-70 T/R

Наличие: 5,480 шт.

Адрес доставки: Москва

Цена: ₽ 60.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10069808

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS22944DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS22944DCKR
Производитель	TI
ЧипСити Номер продукта	CC10069808
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Номинальная Мощность	122 mW
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50 V
Выходной Ток	0.2 A
Ток Питания	0.001 mA
Количество Стежков	5 Position
Сопротивление Сток-исток (Открытого Канала)	0.4 Ω
Рассеяние Мощности	122 mW
Ток Покоя	40.0 µA
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.62 V
Выходной ток (Макс)	100 mA
Выходной ток (мин)	0.1 A
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.62 V
Входное напряжение	5.5 V
Длина	2.15 mm
Ширина	1.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS22944DCKR описание продукта

The TPS22944DCKR is a Load Switch provide protection to systems and loads in high-current conditions. The devices contain a 0.4R current-limited P-channel MOSFET that can operate over an input voltage range of 1.62 to 5.5V. Current is prevented from flowing when the MOSFET is off. The switch is controlled by an on/off input (ON), which is capable of interfacing directly with low-voltage control signals. The TPS22941 includes thermal shutdown protection that prevents damage to the device when a continuous over-current condition causes excessive heating by turning off the switch. This device provide an integrated, robust solution to provide current limiting the output current to a safe level by switching into a constant-current mode when the output load exceeds the current-limit threshold. The OC logic output asserts low during overcurrent, undervoltage or overtemperature conditions.
40 or 100mA Minimum current limit
Undervoltage lockout (UVLO)
Thermal shutdown
Shutdown Current <1µA
Fast current limit response time
Fault blanking
Auto restart
1.8V Compatible control input thresholds
