TPD6F003DQDR Купить - TI EMI/RFI прикрытие/сдерживание

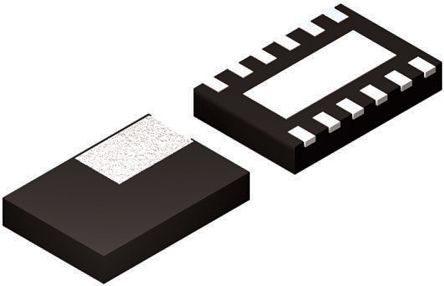

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD6F003DQDR

6Channel EMI Filter for Display Interface 12-WSON -40℃ to 85℃

Наличие: 3,721 шт.

Адрес доставки: Москва

Цена: ₽ 12.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17513396

Категория продукта:

EMI/RFI прикрытие/сдерживание

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD6F003DQDR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD6F003DQDR
Производитель	TI
ЧипСити Номер продукта	CC17513396
Категория продукта	EMI/RFI прикрытие/сдерживание
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	WFDFN-12
Напряжение Питания (DC)	6.00V (max)
Рабочее Напряжение	5.5 V
Ёмкость	8.5 pF
Количество Каналов	6 Channel
Количество Стежков	16 Position
Сопротивление	100 Ω
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	2.6 mm
Ширина	1.35 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD6F003DQDR описание продукта

The TPD6F003DQDR is a 6-channel EMI Filter TVS Diode with integrated ESD protection. It is designed to provide Electromagnetic Interference (EMI) filtering in all systems subjected to electromagnetic interference. These filters also provide a Transient Voltage Suppressor (TVS) diode circuit for electrostatic discharge (ESD) protection which prevents damage to the application when subjected to ESD stress far exceeding IEC 61000-4-2 (level 4).
-3dB Bandwidth of 200MHz
Greater than 25dB attenuation at 1GHz
IEC 61000-4-2 level 4 ESD Protection ±12kV contact discharge and ±20kV air gap discharge
Pi-style (C-R-C) filter configuration (R=100R, CTOTAL=17pF)
10nA Low leakage current
Easy flow-through routing
-40 to 85°C Operating temperature range

Показывать

TPD6F003DQDR Даташит PDF

5 страницы, 351 КБ

04/20/2015

просматривать

TPD6F003DQDR Другие Даташит

2 страницы, 79 КБ

05/15/2014

просматривать

TPD6F003DQDR Примечание по применению

27 страницы, 1459 КБ

08/21/2014

просматривать

TPD6F003DQDR Упаковка

16 страницы, 929 КБ

02/13/2013

просматривать
