TPD4E05U06DQAR Купить - TI Телевизионные диоды

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

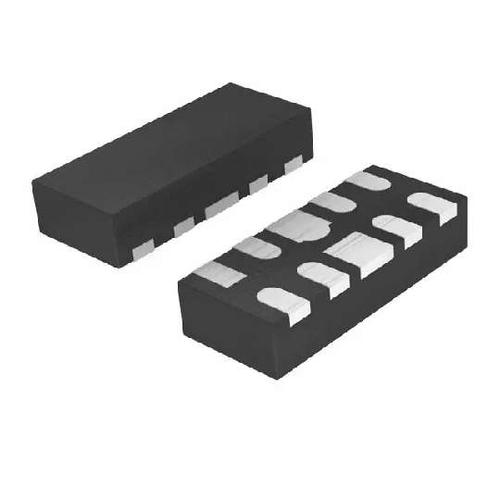

TPD4E05U06DQAR

4Channel Ultra-Low-Capacitance IEC ESD Protection Diode 10-USON -40℃ to 125℃

Наличие: 527,686 шт.

Адрес доставки: Москва

Цена: ₽ 7.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1294583

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD4E05U06DQAR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD4E05U06DQAR
Производитель	TI
ЧипСити Номер продукта	CC1294583
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	UFDFN-10
Рабочее Напряжение	5.5 V
Ёмкость	0.5 pF
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	10 Position
Зажимное напряжение	14 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	8.5 V
Пиковая импульсная мощность	40 W
Минимальное напряжение пробоя	6 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Высота	0.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD4E05U06DQAR описание продукта

The TPD4E05U06DQAR is an ESD Protection Device for super-speed (up to 6Gbps) interface. It is an unidirectional Transient Voltage Suppressor (TVS) based electrostatic discharge (ESD) protection diodes with ultra-low capacitance makes it ideal for protecting any high-speed signal pins. Each device can dissipate ESD strikes above the maximum level specified by the IEC 61000-4-2 international standard It is suitable for applications includes high speed signal lines in HDMI 1.4b, HDMI 2.0, USB 3.0, MHL, LVDS, DisplayPort, PCI-Express®, eSATA and V-by-One® HS.
IEC 61000-4-2 level 4 ESD Protection ±12kV contact discharge and ±15kV air gap discharge
IEC 61000-4-4 EFT protection - 80A (5/50ns)
IEC 61000-4-5 Surge protection - 2.5A (8/20µs)
0.42pF to 0.5pF IO capacitance
10nA Maximum ultra low leakage current
Low ESD clamping voltage
-40 to 125°C Operating temperature range
