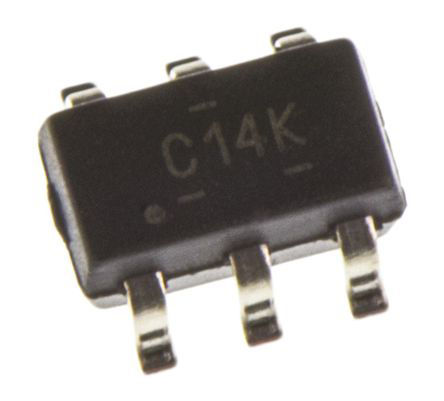

TPD3S014DBVR

Current Limit SW 1IN 1Out 4.5V to 5.5V 0.5A 6Pin SOT-23 T/R

Наличие: 167 шт.

Адрес доставки: Москва

Цена: ₽ 132.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5304921

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD3S014DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD3S014DBVR
Производитель	TI
ЧипСити Номер продукта	CC5304921
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	4.50V (min)
Ёмкость	1.40 pF
Количество Выходных Интерфейсов	1 Output
Выходной Ток	500 mA
Количество Стежков	6 Position
Время Нарастания	640 µs
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	4.5 V
Количество входов	2 Input
Время падения	400 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 5.5V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD3S014DBVR описание продукта

The TPD3S014DBVR is a current-limit Switch and D+/D- ESD Protection for USB Host Ports for USB interfaces. The TPD3S0x4 device is intended for applications such as USB where heavy capacitive loads and short-circuits are likely to be encountered; it provide short-circuit protection and over-current protection. The fast overload response eases the burden on the main 5V power supply by quickly regulating the power when the output is shorted. The rise and fall times for the current limit switch are controlled to minimize current surges when turning the device on and off. It allows 0.5 and 1.5 of continuous current, respectively. The TVS diode array is rated to dissipate ESD strikes above the maximum level specified in the IEC 61000-4-2 international standard. The high level of integration, combined with its easy-to-route DBV package, allows this device to provide great circuit protection for USB interfaces in applications.
Integrated output discharge
Reverse current blocking
Short-circuit protection
Over-temperature protection with auto-restart
Built-in soft-start
Product regulatory compliance
2µs Fast overcurrent response
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
