TPD1E05U06DPYT Купить - TI Телевизионные диоды

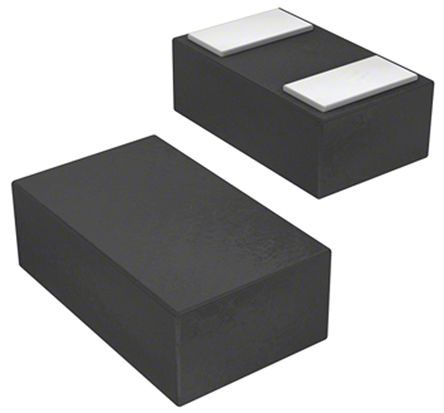

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD1E05U06DPYT

1Channel Ultra-Low-Capacitance IEC ESD Protection Diode 2-X1SON -40℃ to 125℃

Наличие: 447 шт.

Адрес доставки: Москва

Цена: ₽ 45.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11009430

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD1E05U06DPYT характеристики

Атрибут	Значение атрибута
Номенклатура	TPD1E05U06DPYT
Производитель	TI
ЧипСити Номер продукта	CC11009430
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	XDFN-2
Рабочее Напряжение	5.5 V
Ёмкость	0.42 PF
Пробивное Напряжение	6 V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	2 Position
Зажимное напряжение	14 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	8.5 V
Пиковая импульсная мощность	40 W
Минимальное напряжение пробоя	6 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Длина	1.1 mm
Ширина	0.7 mm
Высота	0.4 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD1E05U06DPYT описание продукта

The TPD1E05U06DPYT is an ESD Protection Device for super-speed (up to 6Gbps) interface. It is an unidirectional Transient Voltage Suppressor (TVS) based electrostatic discharge (ESD) protection diodes with ultra-low capacitance makes it ideal for protecting any high-speed signal pins. Each device can dissipate ESD strikes above the maximum level specified by the IEC 61000-4-2 international standard It is suitable for applications includes high speed signal lines in HDMI 1.4b, HDMI 2.0, USB 3.0, MHL, LVDS, DisplayPort, PCI-Express®, eSATA and V-by-One® HS.
IEC 61000-4-2 level 4 ESD Protection ±12kV contact discharge and ±15kV air gap discharge
IEC 61000-4-4 EFT protection - 80A (5/50ns)
IEC 61000-4-5 Surge protection - 2.5A (8/20µs)
0.42pF to 0.5pF IO capacitance
10nA Maximum ultra low leakage current
Low ESD clamping voltage
-40 to 125°C Operating temperature range
