TPA3118D2DAP Купить - TI Усилитель звуковой частоты

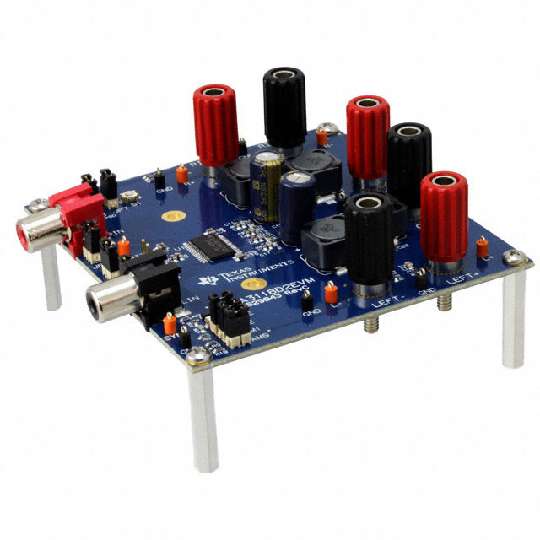

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPA3118D2DAP

TEXAS INSTRUMENTS TPA3118D2DAP Audio Power Amplifier, D, 2Channel, 30W, 5V to 26V, HTSSOP, 32Pins

Наличие: 197 шт.

Адрес доставки: Москва

Цена: ₽ 250.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3814970

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPA3118D2DAP характеристики

Атрибут	Значение атрибута
Номенклатура	TPA3118D2DAP
Производитель	TI
ЧипСити Номер продукта	CC3814970
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	HTSSOP-32
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	32 Position
Выходная Мощность	30 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5V ~ 26V
Длина	11.1 mm
Ширина	6.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPA3118D2DAP описание продукта

The TPA3118D2DAP is a 30W Stereo (BTL) Class-D Audio Amplifier with SpeakerGuard™ for driving speakers up to 100W/2R in mono. The high efficiency allows it to do 2 x 15W without external heat sink on a single layer PCB. The TPA3118D2 can even run 2 x 30W/8R without heat sink on a dual layer PCB. The TPA3118D2 advanced oscillator/PLL circuit employs a multiple switching frequency option to avoid AM interferences, this is achieved together with an option of either master or slave option, making it possible to synchronize multiple devices. The TPA3118D2 device is fully protected against faults with short-circuit protection and thermal protection as well as overvoltage, under-voltage and DC protection. Faults are reported back to the processor to prevent devices from being damaged during overload conditions.
Supports multiple output configurations
>90% Power efficiency combined with low idle loss greatly reduces heat sink size
Multiple switching frequencies
Feedback power-stage architecture with high PSRR reduces PSU requirements
Programmable power limit
Differential and single-ended inputs
Stereo and mono mode with single-filter mono configuration
Single power supply reduces component count
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
