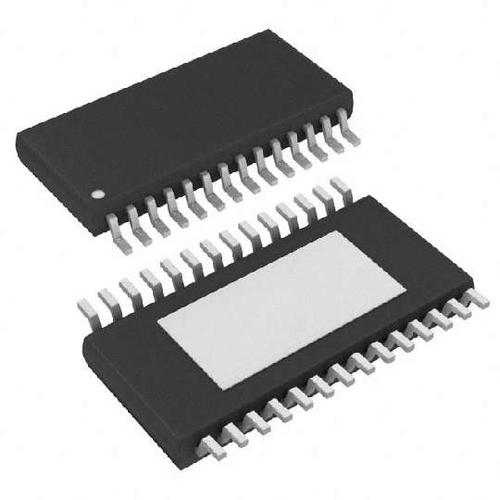

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPA3111D1PWPR

Audio Power Amplifier, D, 1Channel, 10W, 8V to 26V, HTSSOP, 28Pins

Наличие: 2,100 шт.

Адрес доставки: Москва

Цена: ₽ 33.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8501287

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPA3111D1PWPR характеристики

Атрибут	Значение атрибута
Номенклатура	TPA3111D1PWPR
Производитель	TI
ЧипСити Номер продукта	CC8501287
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Рассеяние Мощности	4.98 W
Выходная Мощность	10 W
Усиление	37 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 26V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPA3111D1PWPR описание продукта

Description
The TPA3111D1 device is a 10-W, efficient, Class-D audio power amplifier for driving a bridge tied speaker. Advanced EMI suppression technology enables the use of inexpensive ferrite bead filters at the outputs while meeting EMC requirements. SpeakerGuard speaker protection system includes an adjustable power limiter and a DC detection circuit. The adjustable power limiter lets the user to set a virtual voltage rail lower than the chip supply to limit the current through the speaker. The DC Detect circuit measures the frequency and amplitude of the PWM signal and shuts off the output stage if the input capacitors are damaged or shorts exist on the inputs.
Features
• 10-W into an 8-Ω Load at 10% THD+N From a 12-V Supply
• 7-W into an 4-Ω Load at 10% THD+N From a 8-V Supply
• 94% Efficient Class-D Operation into 8-Ω Load Eliminates Need for Heat Sinks
• Wide Supply Voltage Range Allows Operation from 8 to 26 V
• Filter-Free Operation
• SpeakerGuard™ Speaker Protection Includes Adjustable Power Limiter Plus DC Protection
• Flow-Through Pinout Facilitates Easy Board Layout
• Robust Pin-to-Pin Short-Circuit Protection and Thermal Protection With Auto-Recovery Option
• Excellent THD+N and Pop-Free Performance
• Four Selectable, Fixed Gain Settings
• Differential Inputs
Applications
• Televisions
• Monitors and Laptops
• Consumer Audio Equipment

Показывать

TPA3111D1PWPR Даташит PDF

27 страницы, 933 КБ

09/10/2014

просматривать

TPA3111D1PWPR Даташит PDF

27 страницы, 938 КБ

08/30/2012

просматривать

TPA3111D1PWPR Даташит PDF

27 страницы, 922 КБ

01/31/2016

просматривать

TPA3111D1PWPR Даташит PDF

31 страницы, 1691 КБ

08/11/2016

просматривать

TPA3111D1PWPR Даташит PDF

31 страницы, 1688 КБ

04/16/2017

просматривать

TPA3111D1PWPR Другие Даташит

8 страницы, 228 КБ

10/17/2017

просматривать

TPA3111D1PWPR Файл уведомления

5 страницы, 401 КБ

04/15/2014

просматривать

TPA3111D1PWPR Другие ссылки

1 страницы, 137 КБ

06/15/2011

просматривать
