TOP226YN Купить - Power Integrations Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

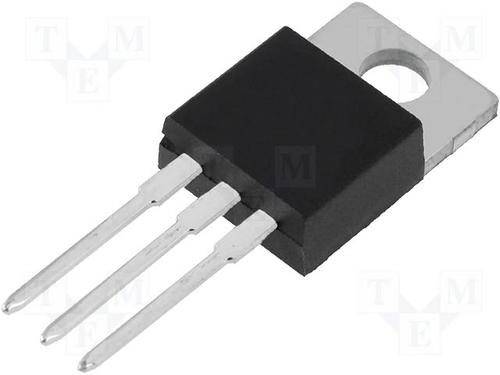

TOP226YN

Power Integrations

AC-DC Off-Line Switcher IC, TOPSwitch-II, 85VAC - 265VAC, 100kHz, 250mA output, 75W, TO-220-3

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 264.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC5359492

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP226YN характеристики

Атрибут	Значение атрибута
Номенклатура	TOP226YN
Производитель	Power Integrations
ЧипСити Номер продукта	CC5359492
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Частота	100 kHz
Напряжение Питания (DC)	265 V
Номинальная Мощность	75 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	265 V
Выходное Напряжение	700 V
Выходной Ток	250 mA
Пробивное Напряжение	700 V
Ток Питания	1.4 mA
Количество Стежков	3 Position
Количество Регулируемых Выходов	1 Output
Выходная Мощность	90 W
Частота Переключения	100 kHz
Рабочий цикл	67 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходной ток (мин)	0.25 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	85.265 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Not For New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

TOP226YN описание продукта

The TOP226YN is a 125W second generation 3-terminal Off-Line PWM Switch provides several enhancements over the first generation TOPSwitch family. Many significant circuit enhancements that reduce the sensitivity to board layout and line transients now make the design even easier. TOPSwitch incorporates all functions necessary for a switched mode control system into a three terminal monolithic IC are power MOSFET, PWM controller, high voltage start up circuit, loop compensation and fault protection circuitry.
Very low AC/DC losses up to 90% efficiency
Built-in auto-restart and current limiting
Latching thermal shutdown for system level protection
Works with primary or opto feedback
Stable in discontinuous or continuous conduction mode
Source connected tab for low EMI
Circuit simplicity and design tools reduce time to market
