TOP223PN Купить - Power Integrations Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

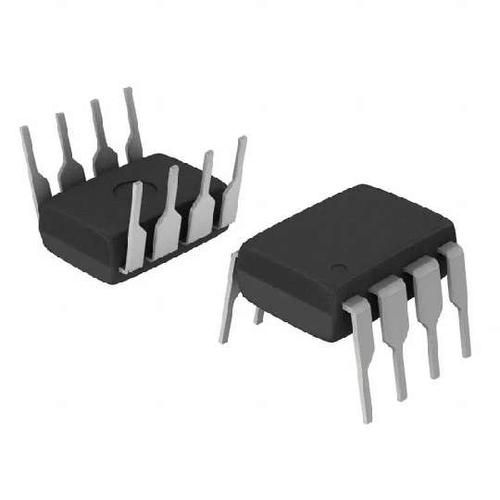

TOP223PN

Power Integrations

POWER INTEGRATIONS TOP223PN AC-DC Off-Line Switcher IC, TOPSwitch-II Family, 85VAC - 265VAC, 100kHz, 250μA output, 15W, DIP-8

Наличие: 4,313 шт.

Адрес доставки: Москва

Цена: ₽ 119.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC9528000

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP223PN характеристики

Атрибут	Значение атрибута
Номенклатура	TOP223PN
Производитель	Power Integrations
ЧипСити Номер продукта	CC9528000
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	100 kHz
Напряжение Питания (DC)	265 V
Номинальная Мощность	25 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	265 V
Выходное Напряжение	700 V
Выходной Ток	250 µA
Пробивное Напряжение	700 V
Ток Питания	1.2 mA
Количество Стежков	8 Position
Количество Регулируемых Выходов	1 Output
Выходная Мощность	15 W
Частота Переключения	100 kHz
Рабочий цикл	67 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходной ток (мин)	0.1 A
Максимальный рабочий цикл	70 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	85V ~ 265V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

TOP223PN описание продукта

The TOP223PN is a TOPSwitch-II family 3-terminal Off-line PWM Switch IC with 25W single and 15W wide range. Many significant circuit enhancements that reduce the sensitivity to board layout and line transients now make the design even. It extends the power range from 100 to 150W for 100/115/230VAC input and from 50 to 90W for 85 to 265VAC universal input. It incorporates all functions necessary for a switched mode control system into this monolithic IC.
Lowest component count switcher solution
Very low AC/DC losses - up to 90% efficiency
Built-in auto-restart and current limiting
Latching thermal shutdown for system level protection
Works with primary or opto feedback
Stable in discontinuous or continuous conduction mode
Source connected tab for low EMI
Circuit simplicity and design tools reduce time to market
