TNY268PN Купить - Power Integrations Преобразователь AC-DC

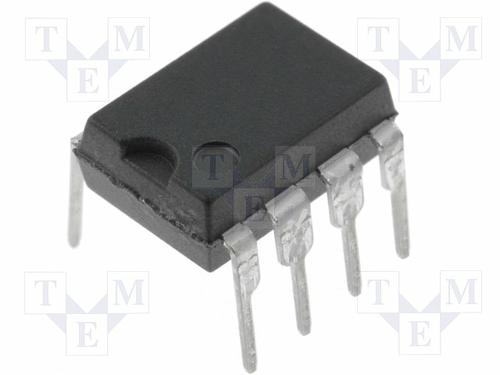

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TNY268PN

Power Integrations

Switching Regulator, Current-mode, 0.88A, 140kHz Switching Freq-Max, PDIP7, 0.3INCH, LEAD FREE, PLASTIC, MS-001-AB, DIP-8

Наличие: 22,811 шт.

Адрес доставки: Москва

Цена: ₽ 71.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC865344

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TNY268PN характеристики

Атрибут	Значение атрибута
Номенклатура	TNY268PN
Производитель	Power Integrations
ЧипСити Номер продукта	CC865344
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	132 kHz
Напряжение Питания (DC)	265 V
Номинальная Мощность	23 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	700 V
Выходной Ток	880 mA
Пробивное Напряжение	700 V
Ток Питания	380 µA
Количество Стежков	7 Position
Количество Регулируемых Выходов	1 Output
Выходная Мощность	15 W
Частота Переключения	132 kHz
Рабочий цикл	65 %
Максимальный рабочий цикл	68 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	265 VAC
Входное напряжение	85.265 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

TNY268PN описание продукта

The TNY268PN is a TinySwitch-II, EcoSmart, enhanced energy efficient low power off line switcher in 8 pin DIP package. This device integrates 700V power MOSFET, oscillator, high voltage switched current source, current limit and thermal shutdown circuitry onto a monolithic device. The start up and operating power are derived directly from voltage on DRAIN pin by eliminating need for bias winding and associated circuitry. In addition, the TinySwitch-II device incorporates auto restart, line undervoltage sense and frequency jittering. An innovative design minimizes audio frequency components in simple ON/OFF control scheme to practically eliminate audible noise with standard taped/varnished transformer construction. The fully integrated auto restart circuit safely limits output power during fault conditions such as output short circuit or open loop, reducing component count and secondary feedback circuitry cost. The TNY268PN meets CEC, Energy Star and EU requirements.
Output power of 23W at 230VAC and 15W at 85VAC to 265VAC in open frame design
Output power of 16W at 230VAC and 10W at 85VAC to 265VAC in non ventilated enclosed adapter
Maximum duty cycle of 65%
Built-in circuitry practically eliminates audible noise with ordinary dip varnished transformer
132KHz operation reduces transformer size, uses EF12.6 or EE13 cores for low cost and small size
Very tight tolerances and negligible temperature variation eases design and low cost
Cost effective replacement for bulky regulated liners
Simple design practically eliminates rework in manufacturing
Built-in current limit and thermal protection improves safety
Operating junction temperature from -40°C to 150°C
