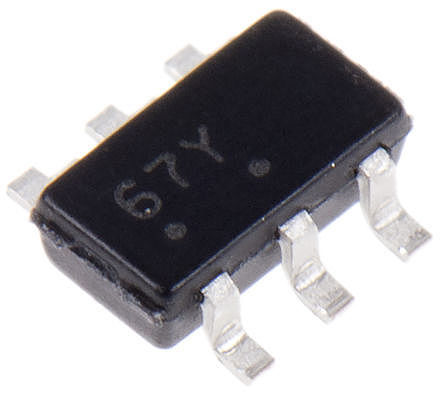

TLE4966K Купить - Infineon Датчик Холла

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE4966K

Infineon

Hall Effect Sensor 10mA Bipolar 3.3V/5V/9V/12V/15V/18V 6Pin TSOP T/R

Наличие: 1,500 шт.

Адрес доставки:

Цена: ₽ 47.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC61503003

Категория продукта:

Датчик Холла

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE4966K характеристики

Атрибут	Значение атрибута
Номенклатура	TLE4966K
Производитель	Infineon
ЧипСити Номер продукта	CC61503003
Категория продукта	Датчик Холла
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOP-6-6
Выходное Напряжение	0.7V ~ 18V
Выходной Ток	10 mA
Ток Питания	7 mA
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	2.7 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE4966K описание продукта

Description:
The TLE4966K is an integrated circuit double Hall-effect sensor designed specifically for highly accurate applications. Precise magnetic switching points and high temperature stability are achieved by active compensation circuits and chopper techniques on chip. They provide a speed signal at Q2 for every magnetic pole pair and a direction information at Q1, which is provided before the speed signal.
Summary of Features:
2.7 V to 24 V supply voltage operation
Operation from unregulated power supply
High sensitivity and high stability of the magnetic switching points
High resistance to mechanical stress by Active Error Compensation
Reverse battery protection (-18 V)
Superior temperature stability
Peak temperatures up to 195°C without damage
Low jitter (typ. 1 μs)
Digital output signals
Bipolar version
Excellent matching between the 2 Hall probes
Hall plate distance 1.45 mm
Direction & speed information
Direction signal switches before the speed signal
SMD package PG-TSOP6-6-5

Показывать

TLE4966K Даташит PDF

16 страницы, 866 КБ

02/11/2009
