TLE42694G Купить - Infineon Чип стабилизации напряжения

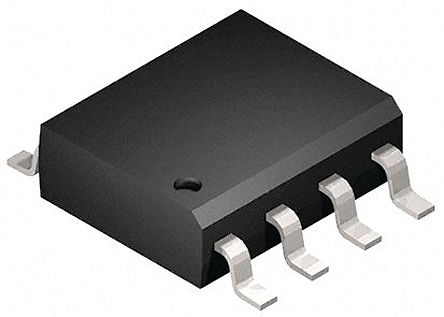

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE42694G

Infineon

LDO Regulator Pos 5V 0.15A 8Pin DSO T/R

Наличие: 1,094 шт.

Адрес доставки: Москва

Цена: ₽ 45.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC74170415

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE42694G характеристики

Атрибут	Значение атрибута
Номенклатура	TLE42694G
Производитель	Infineon
ЧипСити Номер продукта	CC74170415
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PG-DSO-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	100 mA
Ток Покоя	210 µA
Напряжение Отпадания	250 mV
Максимальное входное напряжение	45 V
Выходной ток (Макс)	150 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
точность	2.0 %
Входное напряжение	5.5V ~ 45V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE42694G описание продукта

Description
The TLE 42694 is a monolithic integrated low dropout voltage regulator, especially designed for automotive applications. An input voltage up to 45 V is regulated to an output voltage of 5.0 V. The component is able to drive loads up to 150 mA. It is short-circuit proof by the implemented output current limitation and has an integrated overtemperature shutdown. A reset signal is generated for an output voltage VQ,rt of typically 4.65 V. This threshold can be decreased by an external resistor divider.
Features
• Output Voltage 5 V ±2%
• Ouput Current up to 150 mA
• Very Low Current Consumption
• Early Warning
• Power-on and Undervoltage Reset with Programmable Delay Time
• Reset Low Down to VQ = 1 V
• Adjustable Reset Threshold
• Very Low Dropout Voltage
• Output Current Limitation
• Reverse Polarity Protection
• Overtemperature Protection
• Suitable for Use in Automotive Electronics
• Wide Temperature Range from -40 °C up to 150 °C
• Input Voltage Range from -42 V to 45 V
• Integrated Pull-Up Resistors at Logic Outputs
• Green Product (RoHS compliant)
• AEC Qualified
