TLD5098EL Купить - Infineon LED привод

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

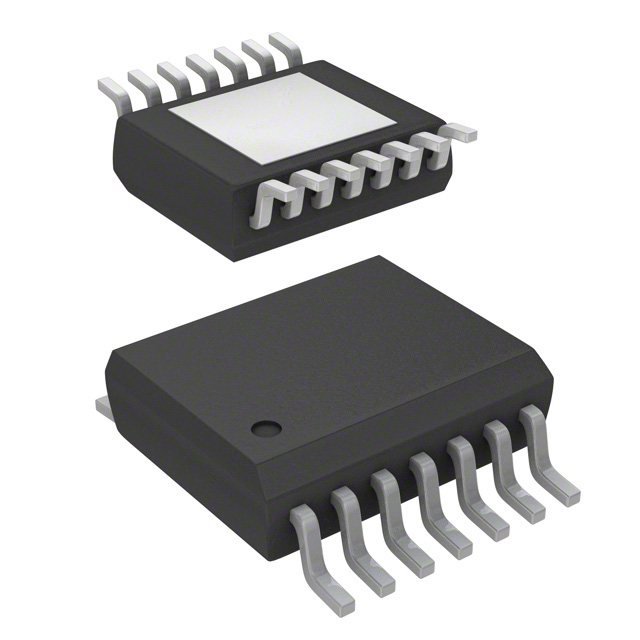

TLD5098EL

Infineon

LED Driver 5V/9V/12V/15V/18V/24V Automotive 14Pin SSOP EP T/R

Наличие: 1,026 шт.

Адрес доставки: Москва

Цена: ₽ 414.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC104046255

Категория продукта:

LED привод

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLD5098EL характеристики

Атрибут	Значение атрибута
Номенклатура	TLD5098EL
Производитель	Infineon
ЧипСити Номер продукта	CC104046255
Категория продукта	LED привод
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SSOP-14
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Количество Стежков	14 Position
Частота Переключения	500 kHz
Максимальное входное напряжение	45 V
Входное напряжение (мин)	4.5 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 45V
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLD5098EL описание продукта

The TLD5098EL is a LED Multitopology LITIXTM Power DC/DC Controller with built in protection features. The main function of this device is to regulate a constant LED current. The constant current regulation is especially beneficial for LED colour accuracy and longer lifetime. The controller concept of the TLD5098EL allows boost configurations by simply adjusting the external components. Dimming can be achieved with analogue or PWM input. The switching frequency is adjustable in the range of 100 to 500kHz and can be synchronized to an external clock source. The current mode regulation scheme of this device provides a stable regulation loop maintained by small external compensation components. The integrated soft start feature limits the current peak as well as voltage overshoot at start-up. This IC is suited for use in the harsh automotive environments and provides output over-voltage protection, device over-temperature shutdown and short circuit to GND protection.
Constant current or constant voltage regulation
Synchronization with external clock source
PWM dimming
Analogue dimming feature to adjust average LED current
Open circuit detection
Short to GND protection
Output over-voltage protection
Internal soft-start
Over-temperature shutdown
Wide LED current range via simple adaptation of external components
