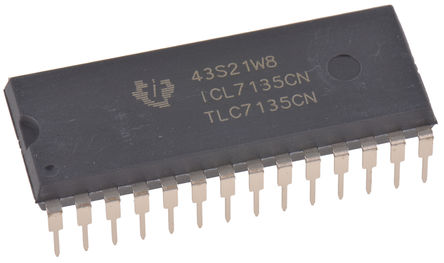

TLC7135CN Купить - TI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC7135CN

Analogue to Digital Converter, 4.5Bit, 1MSPS, Single, 4V, 6V, DIP

Наличие: 40,141 шт.

Адрес доставки: Москва

Цена: ₽ 456.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC35986148

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC7135CN характеристики

Атрибут	Значение атрибута
Номенклатура	TLC7135CN
Производитель	TI
ЧипСити Номер продукта	CC35986148
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	PDIP-28
Напряжение Питания (DC)	4.00V (min)
Рабочее Напряжение	4V ~ 6V
Выходное Напряжение	5.00 V
Ток Питания	1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	14 Bit
Рассеяние Мощности	5 mW
Потребляемая Мощность	5.00 mW
Количество АЦП	1 ADC
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Количество входных каналов	1 Channel
Напряжение питания	4V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	4 V
Длина	36.32 mm
Ширина	13.71 mm
Высота	5.08 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC7135CN описание продукта

The TLC7135CN is a 4-1/2-digit dual-slope-integrating Analog-to-digital Converter (ADC) designed to provide interfaces to both a microprocessor and a visual display. The digit-drive outputs D1 through D4 and multiplexed binary-coded-decimal outputs B1/B2/B4/B8 provide an interface for LED or LCD decoder/drivers as well as microprocessors. It offers 50ppm resolution with a maximum linearity error of one count. The zero error is less than 10µV and zero drift is less than 0.5µV/°C. Source-impedance errors are minimized by low input current. Rollover error is limited to ±l;1 count. The BUSY, STROBE\, RUN/HOLD\, OVER RANGE and UNDER RANGE control signals support microprocessor-based measurement systems. The control signals also can support remote data acquisition systems with data transfer through universal asynchronous receiver transmitters (UARTs).
Zero reading for 0V input
Precision null detection with true polarity at zero
True differential input
Multiplexed binary-coded-decimal output
Control signals allow interfacing with UARTs or microprocessors
Auto ranging capability with over and under-range signals
TTL-compatible outputs
Green product and no Sb/Br
