TLC5916IN Купить - TI Драйвер LED

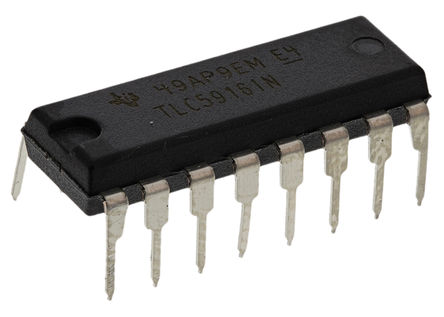

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC5916IN

TEXAS INSTRUMENTS TLC5916IN Led Driver, 8Outputs, Constant Current, 3V-5.5V in, 30MHz switch, 17V/120mA out, DIP-16

Наличие: 497 шт.

Адрес доставки: Москва

Цена: ₽ 759.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7264996

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC5916IN характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5916IN
Производитель	TI
ЧипСити Номер продукта	CC7264996
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	30 MHz
Рабочее Напряжение	20 V
Количество Выходных Интерфейсов	8 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	17 V
Выходной Ток	120 mA
Ток Питания	22000 mA
Количество Каналов	8 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1000 W
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	3.5.5 VDC
Входное напряжение	3V ~ 5.5V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC5916IN описание продукта

The TLC5916IN is a 8-channel Constant Current LED Sink Driver designed to work alone or cascaded. Since each output is independently controlled, they can be programmed to be on or off by the user. The high LED voltage (VLED) allows for the use of a single LED per output or multiple LEDs on a single string. With independently controlled outputs supplied with constant current, the LEDs can be combined in parallel to create higher currents on a single string. The constant sink current for all channels is set through a single external resistor. This allows different LED drivers in the same application to sink various currents which provides optional implementation of multi-colour LEDs. An additional advantage of the independent outputs is the ability to leave unused channels floating. The flexibility of the TLC5916 LED driver is ideal for applications such as 7-segment displays, scrolling single colour displays, gaming machines, white goods, video billboards and video panels.
8 Constant-current output channels
Output current adjusted through single external resistor
Constant output current range (3 to 120mA per channel)
Constant output current invariant to load voltage change
Open load, short load and over-temperature detection
256-step Programmable global current gain
Excellent output current accuracy
Fast response of output current
30MHz Clock frequency
Schmitt-trigger input
20V Maximum LED voltage
Thermal shutdown for over-temperature protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
