TLC549IP Купить - TI Преобразователь AD

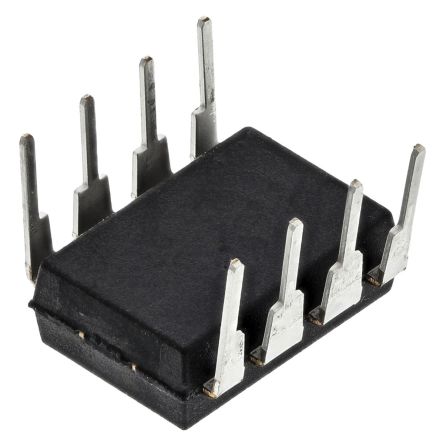

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC549IP

TEXAS INSTRUMENTS TLC549IP Analog to Digital Converter, 8Bit, 40KSPS, Single, 3V, 6V, DIP

Наличие: 19,773 шт.

Адрес доставки: Москва

Цена: ₽ 300.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC21226066

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC549IP характеристики

Атрибут	Значение атрибута
Номенклатура	TLC549IP
Производитель	TI
ЧипСити Номер продукта	CC21226066
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 6V
Ток Питания	1.8 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Количество Битов	8 Bit
Рассеяние Мощности	15 mW
Частота Выборки	40 ksps
Потребляемая Мощность	9 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания	3V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	3 V
Входное напряжение	5 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TLC549IP описание продукта

The TLC549IP is a CMOS Analog-to-digital Converter (ADC) integrated circuits built around an 8-bit switched-capacitor successive-approximation ADC. This device is designed for serial interface with a microprocessor or peripheral through a 3-state data output and an analog input. The ADC uses only the input/output clock input along with the chip select input for data control. The maximum I/O CLOCK input frequency of the ADC is 1.11MHz. Operation of the ADC is very similar to that of the more complex TLC540 and TLC541 devices, however this provides an on-chip system clock that operates typically at 4MHz and requires no external components. The on-chip system clock allows internal device operation to proceed independently of serial input/output data timing and permits manipulation of the TLC548 as desired for a wide range of software and hardware requirements.
Microprocessor peripheral or stand-alone operation
Differential reference input voltages
On-chip software-controllable sample-and-hold function
