TLC274CN Купить - TI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

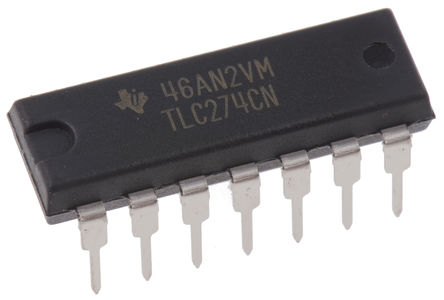

TLC274CN

TEXAS INSTRUMENTS TLC274CN Operational Amplifier, Quad, 4 Amplifier, 1.8MHz, 3.6V/µs, 3V to 16V, DIP, 14Pins

Наличие: 193 шт.

Адрес доставки:

Цена: ₽ 140.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7918850

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC274CN характеристики

Атрибут	Значение атрибута
Номенклатура	TLC274CN
Производитель	TI
ЧипСити Номер продукта	CC7918850
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	10.0 V
Рабочее Напряжение	3V ~ 16V
Выходной Ток	≤30 mA
Ток Питания	3.8 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	1.575 W
Коэффициент Ослабления Синфазного Сигнала	65 dB
Входной Дрейф Смещения	1.80 µV/K
Ширина Ленты	1.8 MHz
Скорость Нарастания	3.60 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.7 MHz
Входное Напряжение Смещения	1.1 mV
Входной Ток Смещения	0.7 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	2.2 MHz
Рассеиваемая Мощность (Макс)	1575 mW
Минимальный диапазон CMRR	65 dB
Напряжение питания	3V ~ 16V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TLC274CN описание продукта

The TLC274CN is a quad single supply Operational Amplifier combines a wide range of input offset voltage grades with low offset voltage drift, high input impedance, low noise and speeds approaching that of general-purpose BiFET devices. This device use silicon-gate LinCMOS™ technology which provides offset voltage stability far exceeding the stability available with conventional metal-gate processes. The extremely high input impedance, low bias currents and high slew rates make these cost-effective devices ideal for applications which have previously been reserved for BiFET and NFET products. Four offset voltage grades are available (C-suffix and I-suffix types) ranging from the low-cost TLC274 (10mV) to the high-precision TLC279 (900µV). These advantages in combination with good common-mode rejection and supply voltage rejection, make these devices a good choice for new state-of-the-art designs as well as for upgrading existing designs.
Trimmed offset voltage
Input offset voltage drift
Common-mode input voltage range extends below the negative rail
Output voltage range includes negative rail
ESD protection circuitry
Designed-in latch-up immunity

Показывать

TLC274CN Даташит PDF

53 страницы, 1619 КБ

09/04/2015
