TL594INSR Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL594INSR

Voltage Mode PWM Controller 40V 200mA 300kHz 16Pin SOP T/R

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 1,704.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11709363

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL594INSR характеристики

Атрибут	Значение атрибута
Номенклатура	TL594INSR
Производитель	TI
ЧипСити Номер продукта	CC11709363
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin

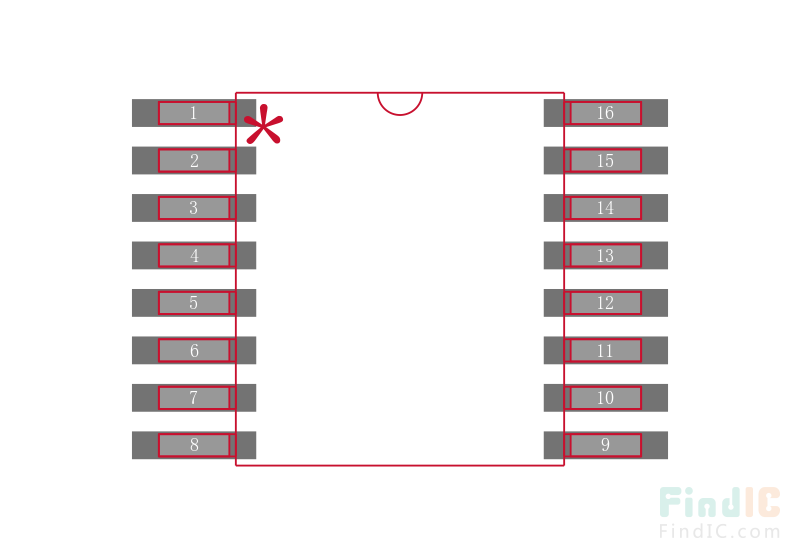

Корпус/Пакет	SOP-16
Частота	300 kHz
Напряжение Питания (DC)	7.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	40 V
Выходной Ток	200 mA
Ток Покоя	12.4 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	200 ns
Частота Переключения	300 kHz
Топология	Boost, Flyback, Forward
Рабочий цикл	45 %
Максимальный рабочий цикл	45 %
Время падения	45 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	10.3 mm
Высота	1.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL594INSR описание продукта

The TL594 device incorporates all the functions required in the construction of a pulse-width-modulation (PWM) control circuit on a single chip. Designed primarily for power-supply control, this device offers the systems engineer the flexibility to tailor the power-supply control circuitry to a specific application.
The TL594 device contains two error amplifiers, an on-chip adjustable oscillator, a dead-time control (DTC) comparator, a pulse-steering control flip-flop, a 5-V regulator with a precision of 1%, an undervoltage lockout control circuit, and output control circuitry.
The uncommitted output transistors provide either common-emitter or emitter-follower output capability. Each device provides for push-pull or single-ended output operation, with selection by means of the output-control function. The architecture of these devices prohibits the possibility of either output being pulsed twice during push-pull operation. The undervoltage lockout control circuit locks the outputs off until the internal circuitry is operational.

Показывать

TL594INSR Даташит PDF

23 страницы, 1019 КБ

09/04/2015

просматривать

TL594INSR Даташит PDF

23 страницы, 1019 КБ

09/12/2016

просматривать

TL594INSR Даташит PDF

33 страницы, 1394 КБ

просматривать

TL594INSR Даташит PDF

23 страницы, 1019 КБ

01/22/2015

просматривать

TL594INSR Даташит PDF

22 страницы, 1013 КБ

02/08/2014

просматривать

TL594INSR Примечание по применению

36 страницы, 174 КБ

03/01/1999

просматривать
