TL431CLP Купить - TI Опорный чип напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

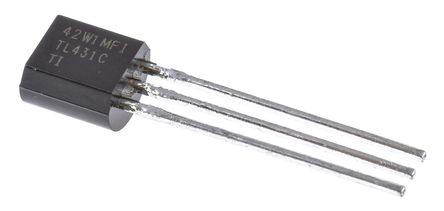

TL431CLP

Shunt Voltage Reference Adjustable Precision Shunt Regulator V-Ref Adjustable 2.495V to 36V 100mA 3Pin TO-92 Bulk

Наличие: 4,571 шт.

Адрес доставки: Москва

Цена: ₽ 53.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3447340

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL431CLP характеристики

Атрибут	Значение атрибута
Номенклатура	TL431CLP
Производитель	TI
ЧипСити Номер продукта	CC3447340
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-226-3
Номинальный Ток	100 mA
Допустимое Отклонение Ёмкости	±2.2 %
Входное Напряжение (DC)	2.50V ~ 36.0V
Выходное Напряжение	2.495V ~ 36V
Выходной Ток	100 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	37 V
Входное напряжение (мин)	2.495 V
Выходное напряжение (Макс)	36 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
точность	±2 %
Входное напряжение	37 V
Длина	4.83 mm
Ширина	3.43 mm
Высота	3.68 mm
Рабочая Температура	0℃ ~ 70℃
Коэффициент Температуры	±92 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL431CLP описание продукта

The TL431CLP is a three-terminal adjustable precision Shunt Regulator with specified thermal stability. The output voltage can be set to any value between Vref (approximately 2.5V) and 36V, with two external resistors. This device has a typical output impedance of 0.2R. Active output circuitry provides a very sharp turn-on characteristic, making these devices excellent replacements for Zener diodes in many applications, such as onboard regulation, adjustable power supplies and switching power supplies. The TL431CLP device is offered in three grades, with initial tolerances (at 25°C) of 0.5%, 1% and 2%, for the B, A and standard grade, respectively. In addition, low output drift versus temperature ensures good stability over the entire temperature range.
0.5% (B grade), 1% (A grade) and 2% (standard grade) reference voltage tolerance at 25°C
Vref to 36V adjustable output voltage
Low output noise
0.2R typical output impedance
1 to 100mA sink-current capability
ESD sensitive device, take proper precaution while handling the device.

Показывать

TL431CLP Даташит PDF

74 страницы, 2474 КБ

03/19/2016
