TDA7296 Купить - ST Microelectronics Усилитель звуковой частоты

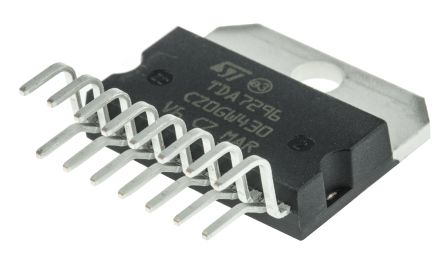

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TDA7296

ST Microelectronics

STMICROELECTRONICS TDA7296 Audio Power Amplifier, AB, 1Channel, 60W, ± 10V to ± 35V, Multiwatt, 15Pins

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 162.27

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1234120

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TDA7296 характеристики

Атрибут	Значение атрибута
Номенклатура	TDA7296
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1234120
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Напряжение Питания (DC)	35.0V (max)
Выходной Ток	5 A
Количество Цепей	2 Circuit
Количество Каналов	1 Channel
Количество Стежков	15 Position
Рассеяние Мощности	50000 mW
Ток Покоя	30.0 mA
Выходная Мощность	60 W
Усиление	80 dB
Входное Напряжение Смещения	10 mV
Входной Ток Смещения	500 nA
Выходной ток (Макс)	5000 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	50000 mW
Длина	19.6 mm
Ширина	5 mm
Высота	10.7 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TDA7296 описание продукта

The TDA7296 is a monolithic integrated circuit DMOS Audio Amplifier with mute and standby intended for use as audio class AB amplifier in Hi-Fi field applications. The built in muting function with turn on delay simplifies the remote operation avoiding switching on-off noises.
Very high operating voltage range (±35V)
DMOS power stage
High output power
No switch ON/OFF noise
No Boucherot cells
Very low distortion
Very low noise
Short-circuit protection
Thermal shutdown
