STW9NK90Z Купить - ST Microelectronics Труба MOS

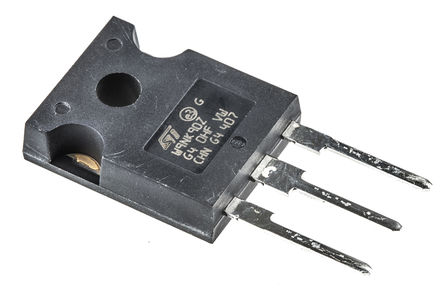

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STW9NK90Z

ST Microelectronics

N-CHANNEL 900V 1.1Ω 8A TO-220 TO-220FP TO-247 ZENER-PROTECTED SUPERMESH POWER MOSFET

Наличие: 2,477 шт.

Адрес доставки: Москва

Цена: ₽ 108.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC573237

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STW9NK90Z характеристики

Атрибут	Значение атрибута
Номенклатура	STW9NK90Z
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC573237
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	900 V
Номинальный Ток	8.00 A
Количество Каналов	1 Channel
Сопротивление Сток-исток (Открытого Канала)	1.3 Ω
Полярность	N-Channel
Рассеяние Мощности	160 W
Пороговое Напряжение	3.75 V
Напряжение Сток-исток (Vds)	900 V
Пробивное Напряжение (Стока-исток)	900 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	8.00 A
Время Нарастания	13 ns
Входная емкость (Ciss)	2115pF @25V(Vds)
Максимальная входная мощность	160 W
Время падения	28 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	160W (Tc)
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STW9NK90Z описание продукта

The STW9NK90Z is a 900V N-channel Zener-protected SuperMESH™ Power MOSFET obtained through an optimization of STMicroelectronics’ well established strip-based PowerMESH™ layout. In addition to pushing on-resistance significantly lower, it also ensures very good dv/dt capability for the most demanding applications. This series complement STs’ full range of high voltage power MOSFETs.

Показывать

STW9NK90Z Даташит PDF

17 страницы, 990 КБ

10/20/2005

просматривать

STW9NK90Z Даташит PDF

14 страницы, 317 КБ

10/20/2005

просматривать

STW9NK90Z Даташит PDF

18 страницы, 971 КБ

просматривать

STW9NK90Z Другие ссылки

1 страницы, 133 КБ

06/15/2011

просматривать
