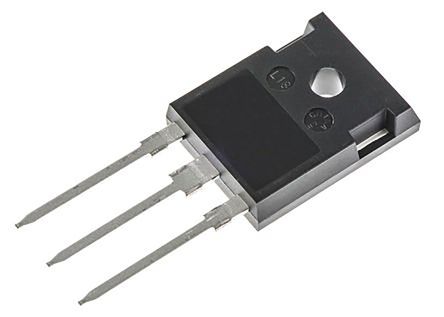

STW55NM60ND

ST Microelectronics

N-channel 600V, 0.047Ω, 51A TO-247 FDmesh(TM) II Power MOSFET (with fast diode)

Наличие: 108 шт.

Адрес доставки: Москва

Цена: ₽ 1,053.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC8858723

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STW55NM60ND характеристики

Атрибут	Значение атрибута
Номенклатура	STW55NM60ND
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC8858723
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.047 Ω
Полярность	N-Channel
Рассеяние Мощности	350 W
Пороговое Напряжение	4 V
Напряжение Сток-исток (Vds)	600 V
Время Нарастания	68 ns
Входная емкость (Ciss)	5800pF @50V(Vds)
Максимальная входная мощность	350 W
Время падения	96 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	350W (Tc)
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STW55NM60ND описание продукта

The STW55NM60ND is a FDmesh™ N-channel Power MOSFET features low input capacitance and gate charge. This FDmesh™ II Power MOSFET with intrinsic fast-recovery body diode is produced using the second generation of MDmesh™ technology. Utilizing a new strip-layout vertical structure, this revolutionary device features extremely low ON-resistance and superior switching performance. It is ideal for bridge topologies and ZVS phase-shift converters.
The worldwide best RDS (ON) amongst the fast recovery diode device
100% Avalanche tested
Low gate input resistance
High dV/dt and avalanche capabilities
