STP16CPC26MTR Купить - ST Microelectronics Драйвер LED

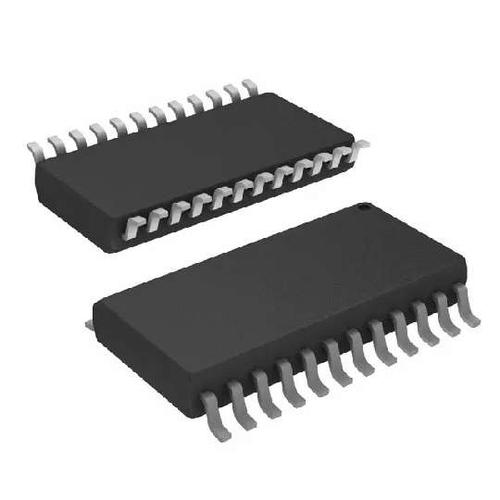

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STP16CPC26MTR

ST Microelectronics

LED Display Drivers LV 16Bit LED Driver 5mA to 90mA 30MHz

Наличие: 7,494 шт.

Адрес доставки: Москва

Цена: ₽ 63.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC16412960

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 12.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STP16CPC26MTR характеристики

Атрибут	Значение атрибута
Номенклатура	STP16CPC26MTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC16412960
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Частота	30 MHz
Количество Выходных Интерфейсов	16 Output
Выходное Напряжение	20 V
Выходной Ток	90 mA
Количество Стежков	24 Position
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

STP16CPC26MTR описание продукта

The STP16CPC26MTR is a 16-bit monolithic low-voltage constant current LED Sink Driver. The device contains a 16-bit shift register and data latches, which convert serial input data into parallel output format. In the output stage 16 regulated current generators provide 5 to 90mA constant current to drive LEDs. The current is externally adjusted through a resistor and the LED brightness can be adjusted from 0 to 100% via OE pin. This guarantees a 20V driving capability, allowing users to connect more LEDs in series to each current source.
16 Constant current output channels
Adjustable output current through external resistor
±1% Typical current accuracy bit to bit
Thermal shutdown for over-temperature protection
ESD sensitive device, take proper precaution while handling the device.
